一、工程概况桥梁全长12 0m,桥梁分为三跨,一跨40m,共120m。断面组成为:16m+2×1m+0.5m,单幅桥面宽18.5m
桥梁布置为(3x40)m。上部结构采用预应力混凝土(后张)预制T形梁,结构简支,桥面连续。下部结构桥墩和桥台均采用双柱式墩台。
二、主要技术指标:29443
(1)设计荷载:公路—级
(2)桥面宽度:净16m+2×1m+0.5m,桥面宽18.5m
(3)设计洪水频率:Q 1/100
(4)基本地震烈度:Ⅵ
(5)桥高由线路标高控制。
三、设计规范
⑴ 《公路工程技术标准》JTJ001-97
⑵ 《公路桥涵设计通用规范》JTG D60-2004
⑶ 《公路桥位勘测设计规范》JTJ062-91
⑷ 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004
⑸ 《公路桥涵地基与基础设计规范》JTJ-2007
⑹《公路勘测规范》JTJ061-99。
⑺ 《公路工程地质勘察规范》JTJ064-98
⑻ 《公路工程基本建设项目设计文件编制办法》(1996年)
⑼ QSB/HBCPDI《质量体系程序文件》、《质量保证手册》
四、工程地质状况:
(1)地形
地形南北狭长,地势南高北低,西部高差较大,东部起伏较缓,从地貌类型来看,南部以流水侵蚀的黄土地貌为主,中部和北部以干旱剥蚀、风蚀地貌为主,计有土地、丘陵、平原、台地和风沙地貌。一般海拔为1090米--2000米。
(2)水文
河流纵横交错,水系发达,水源充足。,经本市流入南海,在本市内流域面积770平方公里,占全市的江河面积90%,15吨量船可在河上常年流行。袂花江河源出于电白,经茂名市的袂花流入本市,至梅菉流入鉴江。市内还有三丫河、板桥河、乌泥河等。此外,还有人造河流博茂河和塘尾河。
(3)气候
南高北低的地形决定了宁夏南寒北暖的气候,此外,宁夏地处高纬度,昼夜温差大,白天太阳直射温度相对较高,晚间气流扫射余热温度明显降低,夏日昼夜温差在15度左右。雨季集中在夏季,但降水量不大。
五、 设计原则:
本着“安全、适用、经济、美观、可持续发展”的原则进行设计。
751、 设计方案的拟定及选择:
5.1 预应力混凝土简支梁桥
① 桥跨布置
当采用多跨简支梁时,跨一般采用等跨布置,按此经验初步确定桥跨布置为: 40m×3=120m,总长为120m.布置图如图1所示。

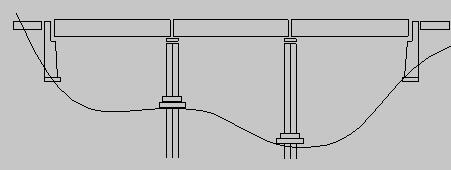

图1 桥型布置图(简支梁)
5.2 预应力混凝土连续梁桥
① 桥跨布置
预应力混凝土连续梁桥的桥跨布置按30m,60m,30m,的尺寸布置。桥梁分跨为30m+60m+30m=120m,桥梁总长130m只是将连续梁的桥墩与梁部固结,使结构形成一个整体。其布置如图2 所示。
桥型布置图(连续梁桥)
5.3 连续钢构桥
① 桥跨布置
根据桥涵水文计算,在满足通航要求的前提下,桥跨布置为30m+60m+30m=120m,总长为120m.其布置如图3 所示。
桥型布置图(连续钢构桥)
6.方案比选
各方案各指标如表1所示。
表1 方案比选指标
简支梁桥 连续梁桥 连续钢构桥
桥跨 布置 40×3 30+60+30 30+60+30
截面 形式 T形截面 单箱双室 单箱双室
支点 梁高 25.5m 25.5m 25.5m
