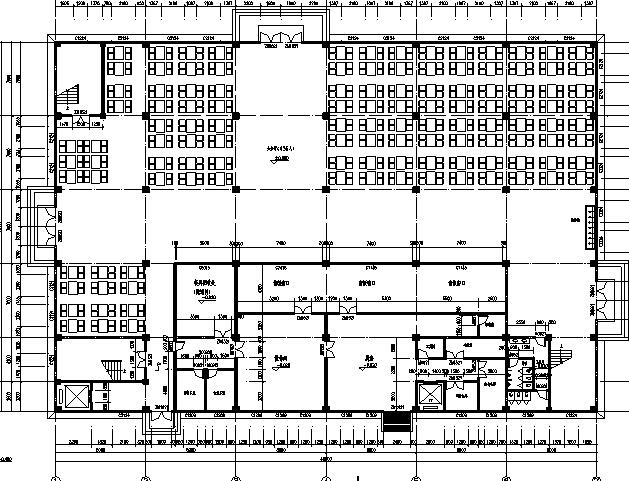

2.3.1 食堂大厅
食堂大厅布置在一、二、三层。每层大厅面积约为560m2，均采用自然通风和采光。 大厅窗户开口面积为2.1×2.4×19=95.76m2，95.76/560=17.1%>16.6%，所以满足规范中通风和采光的条件。
2.3.2 卫生间
厕所布置在三号楼梯旁，每一间面积在35 左右。距最远的工作点为30m左右。27m<50m， 满足规范要求。其有自然通风、采光。厕所需前室，并且门不能直接开向售饭窗口等等。由于厕所用水频繁，故楼地面标高比相邻房间和走廊楼地面低15mm，并设置地漏，面坡度为 1％并坡向地漏方。面设防水层，将层沿房间四周墙边向上翻起150mm。遇到开门处，防水层铺出外 250mm。
2.3.3 楼梯
本建筑共设楼梯三间，设在建筑的三个角落，为整体现浇式。每层两跑。底层两跑为15级踏步，其余各层均为14级踏步。楼梯每跑设计为1900mm净宽，符合要求。踏步高140mm，宽270mm。 楼梯踏步面层为砂浆铁抹子抹平，每级踏步贴防滑面砖。楼梯的踏步都需要进行防滑设计，在平台和踏步边缘需安装防滑条。
2.4 主要建筑做法
2.4.1 屋盖做法
此屋面为上人屋面。坡度2%，采用结构找坡。屋盖做法从上往下依次为：
50厚水泥石灰焦渣砂浆（2%）找坡层；
三层做法油毡防水层；
40厚矿渣水泥保温层；
15厚水泥砂浆找平层；
钢筋混凝土屋面结构层；
20厚混合砂浆天棚抹灰。
2.4.2 楼盖做法
楼盖做法从上往下依次为：
10厚水磨石面层；
20厚水泥砂浆打底；
钢筋混凝土结构层；
20厚混合砂浆天棚抹灰。
2.4.3 外墙面做法
外墙面上门窗挑檐、雨篷等均做滴雨线。为防止外墙面上大面积粉刷因热胀冷缩开裂， 需要时外墙应留有引条线。
墙身做法：外墙为200mm厚粘土空心砖（双面抹灰），内墙为200mm厚加气混凝土砌块（双面抹灰）。
2.5 室外工程
2.5.1 室外台阶做法
素混凝土实铺台阶，与主体结构相接处用油膏嵌实。
2.5.2 室外坡道做法
坡道坡度为1/10，表面设金刚砂防滑条80mm。
2.5.3 散水做法
从上往下依次为：10厚1:25水泥砂浆抹面；60厚C10厚混凝土；80厚碎砖；素土夯实。
2.5.4 其它
地面回填土前必须清除淤泥杂物，分层回填并夯实。
室外绿化由环境设计部门设计。
2.6 门窗工程
外门窗均采用白色塑钢。选铝合金系列，玻璃（厕所磨砂）外 门窗均采用白色塑钢。玻璃（厕所磨砂）窗气密性等级为Ⅱ。
本工程门窗表中尺寸示洞口，厂家制作时要参照立面图并经实地测量核对数量后再加工制作。
本设计仅给出塑钢门窗的洞口尺寸，控制尺寸及开启方向。具体构造、埋件、防水处理、强度计算等技术性问题，均有加工单位负责。
未经说明，外墙上门窗立樘位应居墙中，内墙上内门立樘位置与开启方向墙平
