1.2 环境试验仓工作原理
环境试验测试中以湿度和温度的试验最常见，而且大多数是采用小中型环境试验仓。本文主要以温度环境试验仓为例介绍。温度试验仓包括加热系统、制冷系统、传感器系统、控制系统和空气循环系统等[7]。如图1-1所示，试验仓内部结构见图1-2。

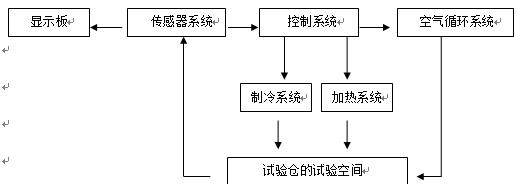

图1-1 温度试验仓系统简易图
图1-2 试验仓内部结构
下面简要介绍一下主要系统的工作原理及过程。
加热系统：加热系统主要是由电阻丝组成的。在试验仓的底板上也设有加热器，如果设计时要求升温速率较大，那么加热电阻丝的功率也相应要增大才能达到设计要求。加热系统提供给环境试验仓的加热量可以由控制系统来掌控。
制冷系统：一般来讲，蒸汽压缩式制冷适于环境仓的制冷系统。不同设计要求的试验仓其工作温度范围要求也不同，制冷形式可以分为：单级制冷、双级制冷、以及复叠式制冷。其主要由冷凝器、节流装置、蒸发器、压缩机组成。以复叠式制冷为例，它由高温部分以及低温部分两个部分组成，低温部分和高温部分各自都具有相对独立的制冷系统[4,11]。连接高温部分和低温部分的是冷凝蒸发器，高温部分制冷剂吸收来自低温部分制冷剂冷凝的放热从而汽化，这一过程在冷凝蒸发器中完成；低温部分制冷剂从试验仓内部空气吸热汽化来获取制冷量。冷凝蒸发器不仅是高温部分的蒸发器，又是低温部分的冷凝器。高温部分制冷剂有R717、R22、R502、R134a、R410A等，低温部分制冷剂有R13、R14、R23等
-
