    1  绪论
    1.1  研究背景
    随着计算机、通讯、军用、航空航天及民用市场等领域的需求,电子技术得到迅猛的发展。电子器件的封装密度不断地提高,其热流密度不断地增大,电子产品向微型化方向不断发展,功率更大而外形尺寸日益缩小,电子产品已经渗透到各个领域,其应用环境不断扩大,所使用的热环境差异很大。电子产品的这些发展趋势使得电子设备过热的问题越来越突出[15]。电子设备的过热是电子产品失效的主要原因之一,超过55%的电子器件的失效是由于温度过高引起的。严重的限制了电子产品性能及可靠性的提高,也降低了设备的工作寿命。研究表明,电子元器件的温度每上升10℃,其使用寿命就会缩短二分之一[16],当电子元器件的温度达到80℃以上时,其工作性能迅速下降。因此,为电子元器件提供合理、高效的冷却技术方案,是微电子技术迅速发展和稳定、可靠工作的重要保障。但是随着封装密度的不断提高以及电子产品向微型化发展,传统的冷却装置(如风冷、水冷)虽能满足温度控制的需求,但其散热能力远远无法满足未来发展要求。喷雾冷却是一种新型的散热方式,是将冷却液在外加能量的作用下通过雾化装置(主要装置是喷嘴)雾化为非常细小的液滴(Sauter平均直径在20~100um量级左右)喷射到换热表面,通过雾化液滴的对流和相变换热带走热量以达到冷却的目的。
    1.2  电子元件的喷雾冷却技术
    传统的电子设备的冷却技术,例如液体冷却、风冷、热管冷却技术及散热器热沉与风扇组合散热等等,都已到达散热应用的极限。应用于电子芯片散热的热管技术,其冷却的最高热流密度为25-100 W/cm2[17],基于热沉的风扇冷却的最高热流密度为40 W/cm2[18]。下图为不同散热方式热流密度的对比:

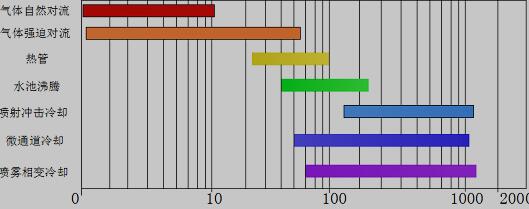

     不同散热方式热流密度的对比图
    图1.1不同散热方式热流密度的对比图
    喷雾冷却技术是一种新型的冷却技术,是通过喷嘴(一般为喷嘴,或其他外在装置)将制冷剂进行雾化喷出,制冷剂雾化后液滴Sauter平均直径在20~100um量级左右,雾化后的液滴喷射到热源表面,在其表面形成一层薄液膜,液膜在热源表面进行核态沸腾,同时喷雾液滴对液膜产生一定的扰动,并增加了热源表面的汽化核心,加速液膜的核态沸腾,同时依靠液膜内的对流、蒸发和液膜内气泡的生长、运动、破裂等相变过程带走热源表面的热量,达到冷却效果。吸收热量之后的制冷剂流出喷雾室,流经冷凝器将热量释放到外界环境,然后通过泵回流到喷嘴继续循环制冷,实现喷雾的循环制冷系统。下图为喷雾冷却示意图:
