4.2.1 LT1512的介绍    17
4.2.2 充电电路设计与分析    19
4.3 电路仿真    20
5  DC/DC放电电路的分析与设计    24
5.1  LCT1370芯片简介    24
5.1.1  LTC3780的主要特点    24
5.1.2  LTC3780管脚功能图    25
5.2  基于LTC3780的放电电路    26
5.2.1 整体电路图分析    26
5.2.2 电路参数的设计    27
5.3 电路仿真    28
结 论    32
致谢    33
参考文献    34
1  引言
1.1  研究的目的和意义
不间断电源，即UPS，英语为Uninterruptable Power Supply，该功能是使计算机系统仍然能够保持一定的工作时间，使用户可以紧急保存数据，，而不会发生外在原因，如断电等而丢失太多数据[1]。
UPS的诞生，是伴随着计算机系统的出现而出现的，这是一个诞生的瞬间能够给予计算机数据进行保护的保护神。在今天的世界，这就一个是信息爆炸的时代，财务管理、办公自动化系统、计算机网络、互联网、数字通信和实时控制系统，所有相关信息工业发展迅速。为了保证可靠性，安全性和稳定性相关的数据，我们就必须提供高质量的稳定连续的电源，对于一些重要负荷的组成部分[2]。因此，需要在这些领域中使用到UPS。所以UPS的发展非常的迅速，它的应用也越来越广泛。
1.2 国内外研究概况、水平的发展趋势
1.3 UPS的分类
目前，市场已经存在了不同类型的UPS，基本可分为在线式（On-Line UPS）、后备式（Off-Line UPS）和在线互动式（Line-Interactive UPS）三大类，其中在线式又可分双变换在线式和双逆变电压补偿在线式两种类型。[5]常用不间断电源的设计思路如图1.1所示。

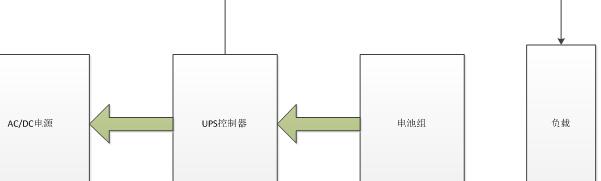

图1.1 不间断电源基本结构

1.3.1 后备式不间断UPS电源
后备式的UPS的拓扑结构如图1.2所示。它主要是由充电器、蓄电池、AC/DC变换器、切换开关以及自动电压调节环节等组成。后备式不间断UPS具有技术成熟，应用广泛，价格低廉等特点，然而其一般只应用与小功率场合，且切换时间长（＞0.5ms）。
 图1.2 后备式不间断电源
1.3.2 在线互动式UPS电源
在线互动式UPS如图1.3所示，“在线”就是：逆变器工作，但不输出功率，一直处在热备用状态，而且对电池进行正常的充电，提升了UPS电源的正常工作能力，改善了切换时间，提高了输出电压的滤波效果。 不间断直流UPS的设计与分析+电路图(2):http://www.751com.cn/zidonghua/lunwen_23533.html
