    第一章 桥梁结构方案评选
    1. 设计资料
    1.1.1 梁桥名称:中环路高架预应力混凝土简支箱梁桥
    1.1.2 基本资料
        本桥型适用于主线标准城市高架梁桥。拟建场地地貌单一,地形较为平坦。设计4跨简支梁跨径30米,桥宽为8 +2×0.5m。
    1.1.3 设计标准
    1.荷载等级
    1.    荷载等级:公路II级
    2.    设计车速:80km/h
    3.    桥面横坡:2%
    4.    桥面横向布置:0.5m+8m+0.5m
    2. 计算荷载
    1.    组合箱梁自重
    2.    二期恒载:
    桥面铺装:10cm沥青混凝土铺装+6cm钢筋混凝土铺装
    防撞护杆:每侧20kN/m
    3.    活载:公路II级
    4.    温度:
    整体温差:按±25℃计
    温度梯度:
    桥面铺装形式为10cm沥青混凝土铺装+6cm钢筋混凝土铺装,故按《通用规范》4.3.10中第3条,梯度正温差(升温):T1=14℃,T2=5.5℃;梯度负温差(降温):T1=7℃,T2=2.75℃。
    5.    支座不均匀沉降:按1cm计。
    1.2 方案拟定
    根据设计资料,做了四跨预应力混凝土简支箱梁桥、四跨钢筋混凝土钢架拱桥、四跨预应力混凝土连续梁桥等桥式方案进行比较。
    1.2.1 第一方案:预应力混凝土简支箱梁桥
    桥型布置如图1.1

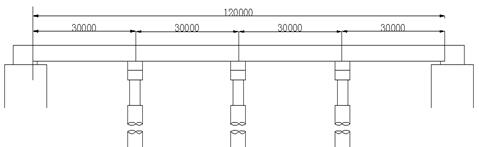

    四跨预应力混凝土简支梁桥总体布置图
    四跨预应力混凝土简支箱型梁桥,桥长 m。桥墩均采用柱式桥墩,基础为明开挖混泥土基础。

    图1  四跨预应力混凝土简支梁桥总体布置图
    1.2.2 第二方案:大跨度拱桥
     如图所示

    图2 大跨度拱桥总体布置图
    1.2.3 第三方案:预应力混凝土连续梁桥
    四跨预应力混凝土连续梁桥,桥长 m。主梁采用箱形截面,箱形梁的梁高采用变高度,其底曲线采用二次抛物线,主梁采用悬臂浇筑施工。桥墩均采用双柱式桥墩,基础为钻孔灌注桩基础。
