    1.3.6采光通风:
    该建筑选择了良好的朝向和自然通风,保持包间和大厅有良好的空气质量。
    采光:为了保证办公室及大厅内具有充足的亮度和采光,主要窗台均采用1500mm,南面采用2100mm高的窗户,北面采用1200mm、宽2100mm高的窗户,同时还要保证建筑朝向,避免室内直射阳光。
    本办公楼设计有效的利用天然采光,并采用绿色照明。包间内应采用配用保护角灯罩的荧光灯具,不得用裸灯。办公楼照明灯具的数量、功率、布置方式和悬挂高度必须满足照度均匀度的要求,达到规定的照度标准。办公室、研究工作室、接待室、打字室、陈列室和复印机室等房间窗地比(窗户的透光面积与室内楼地面面积之比)不得低于1:6,并应防止眩光。
    1.3.7屋面排水系统
    屋面雨水通过柱侧落水管排至室外地面。
    见建筑平面图1.1。

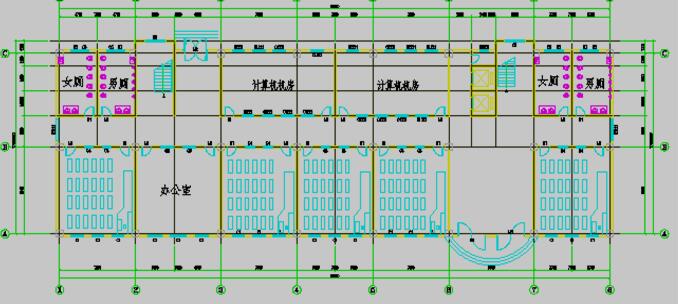

    图1.1建筑平面图
    建筑平面图
    2结构方案设计
    2.1设计依据
    1.工程设计使用年限
    本工程设计使用年限为50年。
    2.气象资料
    (1)基本风压:=0.55kN/m2。
    (2)基本雪压:=0.25kN/m2。
    (3)工程地质资料
    本工程±0.000相当于绝对标高3.350m,上海地区的地下水,主要有浅部土层的潜水,其补给来源主要为大气降水与地表径流。本建筑拟建场地处常见地下高水位在天然地坪下0.500m处,低水位在天然地坪下1.500m处。
    本拟建场地天然地基分析评价在表1,为Ⅳ类场地土。根据设计要求,拟采用预应力高强混凝土管桩基础(简称PHC桩),桩端持力层为灰色砂质粉土层,详细勘探地质资料同见表2.1:
    表2.1各土层桩侧极限摩阻力标准值fs及桩端土极限端阻力标准值fp
    土层编号    土层名称    层底绝对标高(m)    重度
    (KN/m3)    简称PHC桩
                    fs(kpa)    fp(kpa)

        天然地面    3.250    /    /    /
    1    杂填土    2.730    18.0    /    /
    2    褐黄色~灰黄色粉质黏土    0.430    19.0    /    /
    3    灰色淤泥质
    粉质黏土    -5.170    18.0    6m以上15    /
                    6m以下25
    4    灰色淤泥质黏土    -14.970    17.0    30    /
    5    灰色砂质粉土    -38.170    19.0    70    3500

    2.2设计要求
    1.本工程的建筑结构安全等级为二级,建筑抗震设防类别为乙类建筑。抗震设防烈度为7度,设计地震分组为第一组,基本地震加速度值为0.10g。
    2.设计荷载
    根据《建筑结构荷载规范》,该教学楼各功能区域内的活荷载标准值如下:
    (1)教学楼地面                    2.5kN/m2
    (2)走道、楼梯                    3.5kN/m2
    (3)卫生间                                    2.5kN/m2
