      6.2.3夹板结构的确定    16
    6.3  砂轮的调心    16
    7  导轨的选用    17
    7.1  各类导轨简介    17
    7.2  导轨副的安装    19
    8  减速器的比较    20
    8.1  齿轮减速器    20
    8.2  蜗杆减速器    21
    8.3  蜗杆齿轮减速器    21
    9  连接曲柄盘的轴的设计    22
    9.1  轴的强度校核    22
    9.2  轴的刚度校核    24
    10  结论    25
    致谢    27
    参考资料    28
    1    绪论
    1.1  课题设计目的及意义
    随着工业的发展，越来越多的需要用硬质合金来加工零件，由此来修整硬质合金刀具就要靠金刚砂轮来加工。比如钻头的退刀槽，螺纹钢的制造，罐头等都需要用金刚砂轮来加工，特别是加工带有圆弧的硬质合金工件，其最佳方法就是用带有同样圆弧的金刚砂轮来加工。金刚砂轮是超硬磨具类的一种产品,金刚砂轮由于有独特的特性，使金刚砂轮在磨削加工中成为磨削硬脆材料及硬质合金的理想工具，不但效率高、精度高，而且粗糙好、磨具消耗少、使用寿命长。金刚石是世界上已知的最硬物质，并具有高导热性、高绝缘性、高化学稳定性、高温半导体特性等多种优良性能，可用于高效优质加工铝、铜等有色金属，特别适合于加工硬脆非金属材料。
    金刚砂轮修整机是用于机械加工中成型磨削的高精度、高效率、高寿命、低成本的成型修整工具，它是集粉末冶金技术、超硬材料加工技术、精密加工与精密测量技术、CAD与CAM技术、金刚石技术等多种学科于一身的集成机、光、电技术一体化的高科技、高附加值的功能性新材料产品。这种高科技产品及其技术的推广使用，对于提高企业竞争力、提高产品品质及产量、降低成本、促进企业创新能力具有十分显著的效果，对于提高我国机械加工行业的技术水平，改造传统工业，实现规模化生产，大幅度降低成本，提高生产效率，缩短供货周期，提高产品竞争力，特别是中国汽车行业面临“入关”后国外品牌汽车的竞争，广泛采用金刚石砂轮技术具有十分重要的社会意义和实现意义。
    1.2  金刚砂轮修整机的简介
    金刚砂轮修整机顾名思义是用来修正金刚砂轮的一种机床。下面是一台台湾某公司生产的金刚砂轮修整机。设备的外型如图1.1。

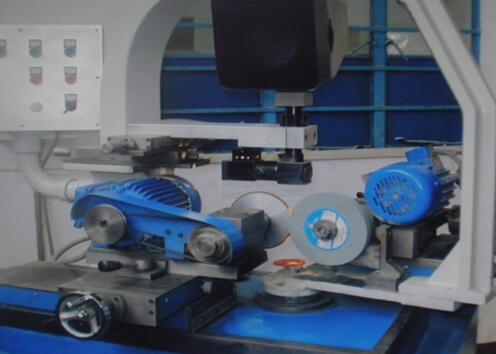

    台湾某公司的金刚砂轮修整机
    图1.1  台湾某公司的金刚砂轮修整机
        金刚砂轮修整机的工作原理如下：
        被修整的金刚砂轮安装在一个旋转主轴上，而作为主修轮的是一个用绿色碳化硅材料制成的砂轮，同样也被安装在另一根配备有进给系统旋转主轴上。启动两根主轴，是两个砂轮旋转，一般被修轮的转速低于修整轮，并且要求两轮反向旋转，通过进给系统，使主修轮去磨削被修整的金刚砂轮，主修轮在自转的同时，它还依靠一个曲柄连杆机构左右往复运动，另外还能通过一个摇杆机构绕着回转中心做往复圆周运动，以达到修整某些圆弧轨迹。如图1.1-2。虽然金刚砂轮的硬度比绿色碳化硅硬，但在一定的转速差的情况下，绿色碳化硅砂轮完全能切削金刚砂轮，以达到修整的目的。
    1.2.1 金刚砂轮的结构
    金刚砂轮的结构一般有工作层，基体，过渡层三部分组成
