1.2 国内外的研究情况
1.2.1 国内情况
1.2.2 国外情况
2 槽式太阳能集热实验介绍与分析
2.1 实验装置与原理

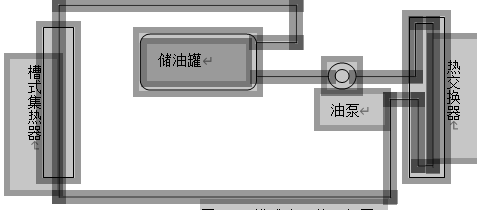

如图2.1是太阳能运行示意图，装置包含槽式集热器，储油罐，油泵，热交换器，太阳跟踪器，管道等。
图2.1 槽式太阳能运行图
工作原理：太阳光线投射在有特殊设计的曲面镜和高温集热管组成的反光和聚光系统上，聚光后形成光带照射在集热管上，并转变成热能。该热能再把聚热管内的导热油加热，吸热后的导热油通过油泵进行循环流动，流入储热罐存储热源。同时由施耐德公司的PLC构成的自动控制系统，采用流行的日历跟踪算法来计算太阳的运动轨迹，来控制伺服电机和运动机构，对太阳光进行自动跟踪控制。
2.2 实验分析
实验中测得的主要数据有：风速，m/s、环境温度oC、湿度、进出口油温oC、流量m3/h、光照W/m2等。本实验主要分析集热管在一天中吸收的有用能量的变化以及影响集热管吸收的有用能量变化的因素。来.自/751论|文-网www.751com.cn/
2.2.1 集热管热性能在一天中的变化
对于集热管吸收的有用的能量，可以表示为：
（2.1）
式（2.1）中，Qu：有用的能量，J；Cp,w：导热油的比热，J/（kg·K）； ：导热油的质量，kg/s；ΔT：进出口导热油温差,℃。
集热器的瞬时效率为：
（2.2）式2.2中，A：集热器面积，㎡；I：太阳辐射强度，W/㎡。
实验中，导热油比热为2740J/(kg·K)，导热油密度为0.85g/㎝3；集热器面积为24㎡。选取了4月7号的数据作为研究对象，得到了集热器有效能量和集热效率在一天中的变化趋势
