    第三章    天然气调压回路与调压站的功能自动切换原理    6
    3.1 对天然气调压站的功能简介    6
    3.2 天然气调压站的安全要求    6
    3.3 天燃气调圧站调压回路自动切换的原理    7

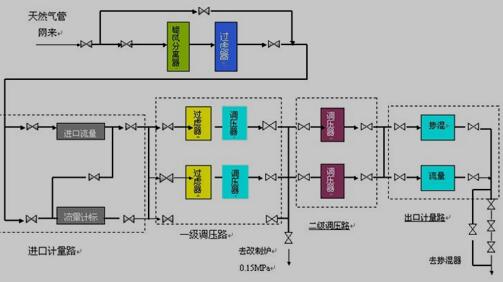

    3.4 天然气调压站技术原理    8
    3.5 天然气调压站管道的自滤    11
    第四章    系统硬件设计    13
    4.1 PLC与其他顺序逻辑控制系统比较的优势所在    13
      4.1.1 PLC与继电器控制系统的比较    13
      4.1.2 PLC与单片机控制系统的比较    13
    4.2 PLC的选型    14
    4.3 I/O端口    14
      4.3.1 I/O地址分配    14
      4.3.2 I/O接线图    15
    第五章      系统软件设计    16
    5.1 调压站自控系统的软件概述    16
    5.2 PLC在天然气管道释放中的控制程序（梯形图）    17
    第六章  触摸屏的设计    19
    6.1 绘制触摸屏界面操作步骤    19
    6.2 本课题设计的触摸屏画面    23
    结束语    27
    致    谢    28
    参考文献    29
    第一章  绪论
    1.1 本课题的选题背景与设计意义
    1.1.1 选题背景
    可编程序控器通常使用可编的储存器来用于里面的储存工作，并且过通储存器进行各种运算如时间、顺序的控制、数量算计与算木操控等俱休的面对用户的命令，并且又能够经过数据进行各个类型机戒的生产经过的模仿。假如天燃气的输送通道使用可编的程序控制器来进行见视控制以及数据收集的工程，那麽沿途各站点都应该放质自动控质系统。在现代社会中，城市面积不断扩大，社会经济也在飞速发展，因此人们的生活环境就会越来越差，所以大范围使用天然气可以有效地减少对城市环境的污染。但是天然气的供气方式以及人们最关心的安全问题让以前老旧落后的天然气调压站几乎不能满足供气要求。所以将天然气自控系统运用到天然气调压站中便能够是天然气调压站向着安全化，无人化，高效率化，自动调整化方向发展。这样不仅能够极大地减少突发事故时采取应对措施的反应时间，也可以大大的减少资源人力以及资金的浪费，从而提高工业企业的经济效益和管理能力。
     燃气公司调压站工艺
    燃气公司调压站工艺
    在现代化的城市建设中，高楼必不可少，而居民区的高楼化也日渐寻常，因此天然气使用中的供气稳定性及安全性问题就越来越明显了，居民对天然气使用中的供气稳定性便有了很高的要求，当然居民最关心的问题依然是天然气的价格和安全性，所以结合这一系列问题与发展趋势，自控系统在天然气调压站中就更加必不可少了。在天然气自控系统中PLC是必不可少的一个部位，它可以很轻松的处理系统控制器，满足系统控制的功能要求，并且它还有很多非常明显的优势就是编程简单、通用性强、使用方便、控制功能强、维护方便、扩展能力强等。
