总的来说，嵌入式系统具有便利灵活、性价比高、嵌入性强等特点，在大多数的电子设备和工业信息控制系统中，均可嵌入。此外，嵌入式系统具固定性、不高的配置需求，而且，其还具有较强的专业性和实时更新等特性。
本设计采用ARM内核微处理器（ARM7TDMI），是一款当下十分流行的微处理器设计了面向无线信息终端应用的SoC芯片SEP3203微控制器，而且完整的通用外设接口均可由该微控制器提供，系统用户的各种需求均可被满足。并由此设计了GE01MB嵌入式系统开发平台。该实验平台拥有灵活的配置、丰富的接口， 支持 μCLinux、Asix等实时操作系统，支持经济适用的JTAG 实时调试或低成本的串行端口监控 调试，是一款理想的、高性价比的现代嵌入式系统开发平台和嵌入式系统开发评估综合平台。
1.2 选题意义
ADC的意义：信息的采集在绝大多数的电子设备和仪器中都是十分重要且基础的，在电子信息技术飞速发展的今天，随着信号的传输速率和CPU的处理速度的提高，对信息采集的要求也随之提高。
模数转换即把模拟信号转换成数字信号，是一个量化过程。数字信号都是一些离散值，相比于连续的模拟信号，数字信号更容易传输与存储。而且随着数字信号的处理越来越先进，数字信号处理越来越容易实现，而且与更好的精度，所以在大多数情况下，需要把模拟信号转换成数字信号。其在音、视频信号处理、电子测量和工业控制等领域得到了广泛的应用。
2 基于嵌入式系统的ADC接口电路设计
2.1 硬件电路
2.1.1 硬件及芯片的选用
1、GE01MB开发板介绍
目标： 为企业、学生及老师开发设计科研用；
特点： 性能优异，存储模块齐全，用户可选择性多样化；
模块化的设计理念，核心板和母板双层架构，整机性能得到很大程度上的稳定；
其具有无限开发的可能，用户可根据自身的需要，可以自行设计独一无二的母板
和外围接口；
因其小巧的体积，可方便学生携带；
其核心板的主要功能为：
表2.1核心板主要功能表
主处理器 Garfield IV 75MHz
RAM 存储器 4MBx2 x16bit 设计上要求兼容 4MBx1x16bi
NOR 存储器 1MBx1x16bit NOR 设计上要求兼容 1MBx2x16bit
调试接口 GPIO 扩展系统运行指示灯，2.5V 电源指示灯
测试点 10MHZ CLK、32.768KHZ CLK、SDCLK、2.5V 等
PCB 双面丝印 6 层板 50mmx70mm
模块定义：
主处理器： Garfield IV
内核电源： AMS1117_2.5 芯片 5V－>2.5V 转换
存储器部分： SDRAMx4Mbytex2 NORx2Mbytex2
扩展部分： 通过扩展插座引入核心板需要的 3.3V、5V电源；

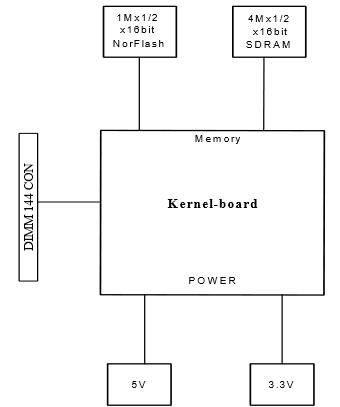

下面是核心板系统框图：
图2.1 GE01MB核心板系统框图
下面是核心板布局框图：
图2.2 GE01MB核心板布局框图
2、SEP3203嵌入式微处理器芯片介绍
东芯 IV 的16/32 位 RISC SEP3203F50微处理器集成开发终端设备是南方某集成电子电路科研机构设计开发出来的，在一些低成本的手持设备和其它通用嵌入式设备中有广泛的应用。芯片代理公司是南方某电子设备开发有限公司。SEP3203微处理器集成开发终端设备主要是应用于低成本个人移动终端的，有许许多多的高性价比外部设备可供用户选择，这对用户来说绝对是福利。最后研发出来的芯片是必须要满足多媒体处理需求的，为了达成这一目标，研发人员在SEP3203 中还加入了MMA模块和 AC97 控制器模块，MMA主要是用来对多媒体加速的，AC97主要是用来对多媒体音频进行解码和录音的。
