本文介绍了PLC设计的相关知识和具体设计过程。在蔡小玲老师的指导下，并在互联网，图书馆等地查阅资料，最终得以完成该实验的软硬件设计并成功在模拟系统上完成调试，实现了PLC控制电梯的基本功能。本文的第一章介绍了PLC的基本结构特点。第二章主要描写了电梯设备的诞生及其发展的历史。第三章的重点是PLC的基本单元结构。第四章是本文的核心章节，包含了电梯设计的全部过程并给出了具体电路图。第五章是系统调试的结果。
1 PLC的结构及其特点
1.1 PLC的组成，应用，及其特点
1.1.1 PLC的组成部分

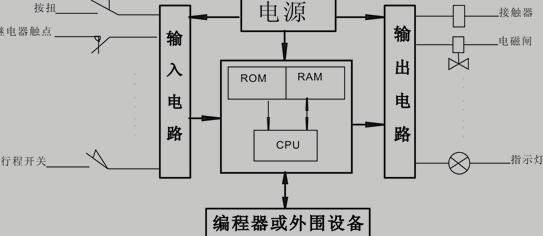

图1.1 PLC的组成结构
PLC基本如组成如上图所示，具体来说用于模块化的PLC的典型系统组件是：
1.处理器
处理器在PLC中的地位就如同大脑在人体中的地位一样，是整个PLC的控制中枢。他可以按照给定的逻辑读取用户的资料，数据等并加以处理，同时可以扫描各位置的状态并监控各个存储器和输入输出。同时还能诊断出用户编程时出现的语法错误。他能先读取输入数据并将其存入相关内存，处理器中，经过给定的逻辑处理后执行相关逻辑操作或运算并将结果输送的相应的输出之中，是最为重要的部分。
2.安装架
这通常是带有印刷电路板的金属框架,用于提供安装安装PLC输入/输出(I/O)模块和处理器的底板。安装架是根据模块的数量指定系统的执行。安装架通过底板提供数据处理和电力连接的模块。对于不包含一个电源的CPU，架子上也存在这种模块化的电力供应。存在其中所述处理器被单独地安装并通过电缆连接到所述机架的系统。安装架能可直接向山面板或者可以安装在标准19的宽设备内。安装架是可级联的，以便几个可以互连从而允许一个系统来容纳大量的I/O模块.
3.输入和输出模块
输入和输出（I/O）模块，根据与特定应用相关联的输入和输出信号指定。这些模块的类型有很多，有集中输入，有数字信号输入的，有模拟信号输入的，类别各不相同。
离散的I/O模块通常能够处理8位或16位，并且在一些特定的情况下处理32位信息，开闭型输入或每个模块的输出。模块的作用不同，有的模块可同时具备读取用户数据和输出处理后的数据的功能，但是这两个功能一般只发挥其中一个，并不能同时作用。虽然一些制造商现在提供了可以将输入和输出点在相同单元进行配置的模块。该模块可以被指定为仅在交流，仅在直流或者仅在交流/直流连同其设计上的电压值。
模拟输入模块和模拟输出模块也是可行的，并且能够根据所需的分辨率和特定电压或电流范围来被指定。作为离散的模块，这些模块通常是单输入或单输出的;但有些厂商提供的模拟输入和输出在相同的模块之中。模拟量模块也可直接通过PLC接受热电偶输入温度来测量和进行监控。[1]
4.电源
指定的电源取决于所利用的应用程序的制造商的PLC中。如上所述，在某些情况下，一个电源能够提供对于系统中的所有需要的功率的总和，而提供电力的电源也被视作为处理器模块的一部分。如果电源是单独的模块，它必须能够提供的大于所有其它模块所需要的电流的总和的电流。对于用于CPU模块内的电源系统，有可能是系统中的一些模块，需要过大的功率，不提供从处理器的所需的电压或电流要求的或者是只能通过增加第二电源来实现。真实的情况是，在模拟模块的情况下，如果模拟或外部通信模块都存在，那么他们都需要在±DC电源当中被妥善的管理。
