    1.1.1开关电源的概念

    电源能够把其他形式的能转换成电能。电源一旦存在就会有其固定不变的电源特性,源^自#751L文W论/文]网[www.751com.cn。在面对已有电源特性与用电器要求不符时就要用到开关电源,其作用就是调节电源特性。

    从原理上来讲,电源特性的调节有很多种形式不仅能够正向调节还能反向调节。从一九六零年左右,佛莱明等科学家相继发明各种半导体元件之后,该类型的发明就被用在电源特性调节方面。这种调节装置被称为开关。在进行工作时,能够以恒定的标准调节电源特性以及进行工作保护的就是开关电源(Switching Power Supply)。

    工作的时候元件被High frequency transformer分开,其整体命名是离线开关转换器(Off-line Switching Cpnwerter)。

    研究对象的主要构成部分和工作历程用框图表达:

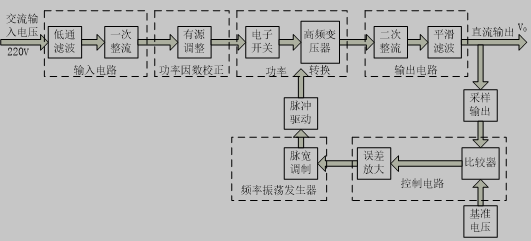

      开关电源工作原理框图

    图1-1    开关电源工作原理框图

    具体原理描述:

    1、进行工作的为输入电路,其主要构成是rectifier和Low pass filter。其工作电压为普通家庭用电。2、进行电功率相关数据的调整。这一步骤就是为了实现元件接收到的电源特性稳定。电功率数据调整的主要方式就是应用固体半导体器件和微型电子器件对数据进行调整。3、应用调节器对通路中的功率进行调节;4、向外传输部分;在对通路中的电源特性进行调节之后,将符合用电器需要的电流向外传送。5、内部管理装置;者中装置的主要作用就是讲经过调整的电源特性与额定的电源特性进行对比。6、激振力来源以及传送机械会进行工作,通过这样工作能够转换脉冲宽度。综上所述,本文研究对象的最主要内容就是电源转换问题。

    开关电源有其他装置不能预知相比的特性:

    第一、耗能小。现在应用的节能型电源实际工作耗电占到总量的17/20以上。而普通产品的实际工作耗电占到总量的7/10以下。从世界一些发达国家和地区的相关数据达到9/10以上。

    第二、该元件小巧轻便。开关电源的平均质量只有0.25公斤。它的占地也只有一般调节元件的0.25倍。

    第三、能够为其内部电路运行安全提供保障,十分耐用。

    第四、工作效率很高。能在极短的时间内实现对电源也行的调节。

    第五、根据不同的工作环境对装置进行适当的改装,达到生产生活的要求。

    1.1.2开关电源的分类

    现在市场上的相关产品主要有软、硬之分。

    所谓的硬装置即电子脉冲,通过相关的管理装置对其运行进行调节。在装置进行工作与断电的时候依然有电压,并且会造成能源的流逝。这种专职尤其缺点但是还在工作在现实生产中。与之相反,工作状态的始、终没有能源的消耗,这种就是软装置。一般情况下采用共振达成理想当中的开关工作无耗能。

    共振是一个物理系统在特定频率下,以最大振幅做振动的情形。这种手段能够使整个通路中有简谐波的产生,这就是Zero voltage conduction。利用装置使整个电路中没有电流,这种工作原理就是Zero Current Switching。

    综上所述,通过上述的两种方式实现装置的控制作业,该装置就是用零电压导通电子开关,零电流关断的外部条件下,这种转换器被称为Quasi resonant inverter unit。 该装置在任何电源特性的条件下都会保持稳定工作。还会保持电源特性的稳定。所以应用在该装置中的变压装置就要求有恒定的工作效率,才能保证所得相关数据的可信度。
