电子防盗：是目前汽车市场上最为流行的防盗装置。启动电子防盗系统可将点火线圈或供油回路切断，只有在解锁钥匙的控制下才能正常解除防盗。其优点是克服了机械锁只防盗不报警的缺点。但是电子防盗器普遍存在误报警现象，而且不能彻底解决问题。【1】 GPS卫星定位防盗系统：通过GPS的定位，能够准确的掌握车辆的实时位置，然后通过GSM网络将位置和相应的信息上报至报警中心。报警中心通过GSM网控制汽车,断电/断油。优点是覆盖范围广，效率高。缺点是价格较高，隐私性会受到侵扰。目前盗贼的手段是使用手机干扰，阻断车辆与报警中心的联系，防盗系统失效。
1.2 汽车防盗报警器的设计要求
系统可实现功能：当车主外出时，将报警系统设置为外出布防状态，这时探测器将会开始工作。当有外人进入时，他的动作将被热释电红外传感器探测到，设置在监测点上的红外探头把人体向外辐射的红外光谱转换成电信号，通过放大电路、比较电路送达门限开关，打开门限阀门送出TTL电平到AT89C52单片机，经过单片机处理运算后，驱动执行报警电路，发出警报。
设计的要点：其一是能有效判断是否有外人闯入；其二是尽可能地扩大防盗范围；其三是系统工作的稳定性和可靠性。
2 系统硬件设计
本设计包括硬件和软件设计两个部分。电路结构组成可划分为：热释电红外检测电路、时钟电路、存储电路、单片机控制电路和声光报警电路。本次设计的核心单元是单片机，所以此报警系统也是单片机应用系统中的一种。
本设计的电路方框图如下：

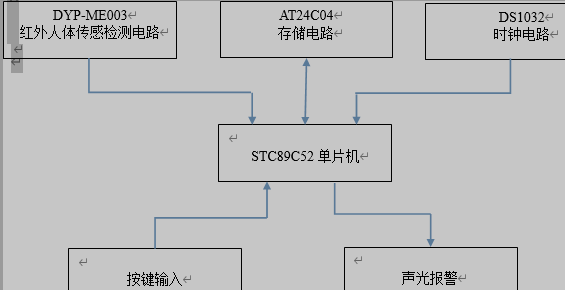

图2.1 红外报警系统方框图
如图所示，STC89C52单片机实时监控DYP-ME003红外人体传感器检测的入侵信号。当报警功能打开并且传感器检测到有外人闯入时，单片机通过声光报警电路进行报警，此时蜂鸣器和LED发光管运行，同时将入侵时间记录在外部存储芯片AT24C04中。系统通过DS1302时钟电路获得并显示当前时间。由于具有后备电池，主控系统断电后时钟仍然继续运行。系统通过四键键盘切换开、关报警状态，设定时钟初始值，查询报警时间等。
2.1 单片机控制电路
2.1.1 单片机简介
单片机，全称单片微型计算机（英语：Single-Chip Microcomputer），又称微控制器（Microcontroller），是把中央处理器、存储器、定时/计数器、各种输入输出接口等都集成在一块集成电路芯片上的微型计算机。与应用在个人电脑中的通用型微处理器相比，它更强调自供应（不用外接硬件）和节约成本。它的最大优点是体积小，可放在仪表内部，但存储量小，输入输出接口简单，功能较低。
