2．2 数字信号的获得

把模拟视频信号变成数字视频信号一般包括三个部分：抽样、量化、编码[4]。模拟视频信号的抽样是指在连续的时间与信号段上有规律的隔一段取值，即将原本是连续的模拟信号分割成离散的，得到的离散信号的幅度值与原本的连续信号是相对应的。量化就是在抽样的过程后将已经得到的与模拟信号相对应的离散的信号定值。最后一步编码则是按规定将之前所得到的信号进行二进制表示。经过前面三步所产生的就是数字视频信号。

视频数字信号可以分成两种：黑白视频图像数字化，彩色视频图像数字化[5]。

2.2.1 黑白视频数字信号的获得：

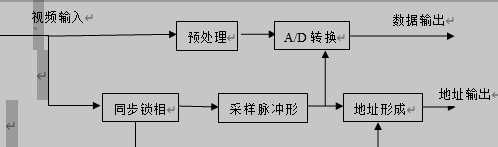

图2.1是一个标准的黑白视频数字化的流程。其中，A/D芯片起到A/D转换的功能，采样所使用的脉冲信号是根据系统的需求产生的。同步锁相部分是用于系统的同步。采样脉冲形成是为A/D转换芯片提供采样脉冲的而地址形成电路则是提供在图像采集时的A/D地址。

黑白视频信号采集

图2.1黑白视频信号采集

2.2.2 彩色视频数字信号的获得：

彩色图像数字化流程，相比于前者相对更加复杂，总的老说可以分成三类：RGB式、YUV式、SHI式。它与黑白视频图像数字化的差别主要是在视频通道上。图2.2是一个RGB式的视频通道电路框图。其中解码器对彩色视频信号进行解码得到三份模拟信号再经过三个域上面的黑白视频数字化流程相似的途径得到三路数字信号，从而最终将彩色视频信号实现数字化
