设计的主要内容是,设计以52单片机为核心的频率计,因为完成频率测量,需要定时/计数器和中断系统的重要组成部分。这个里面主要有放大整形模块、分频模块、电源模块、单片机模块和显示模块等,由下面系统硬件的设计来具体说明。

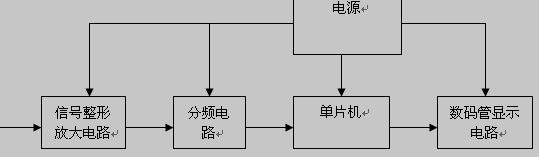

频率计总设计框图如下:
图2.1 频率计总设计框图
3 系统硬件设计
3.1 单片机模块
52单片机内部总共有三个定时/计数器,而它的许多功能都可以用编程完成。其中的一个就是测量待测信号的频率。而待测信号的计数、译码和显示和对分频比的控制是通过AT89C52单片机为控制核心来实现的。
3.1.1 AT89C52的介绍源]自-751-!论~文"网·www.751com.cn/
AT89C52在电子行业里有着广泛的应用,下面是它的主要性能和组成部分:52单片机是一个低电压高性能的CMOS 8位单片机,是51单片机的一个系列,片内含8k字节的可反复擦写的Flash只读程序存储器和256字节的随机存取数据存储器(RAM),也可以兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元[1]。52单片机的器件选择非常精密,是用ATMEL公司的高密度、非易失性存储技术生产的。
