1. 选线回路及手动复归,自动复归回路
2. 事故信号音响回路
3. 预告信号音响回路
4. 故障信号等及位置信号灯回路
5. 预告信号灯回路
6. 亮暗屏操作回路
在论文中要求给出电路设计图,流程图等,并给予一定的文字说明,阐述设计思路及工作原理。
2 选线回路设计及原理
选线回路要求符合选线的规范,同一时间只能选择一个目标,为了保证选择目标的正确性,需要配有返回屏,如果选择错误,还需要有手动复归的能力。[ ]而在正常的选择过程中,经历选择,操作的流程后,应该具有自动复归功能,在选择回路中,将介绍下面两个回路:
2.1 断路器跳合闸回路

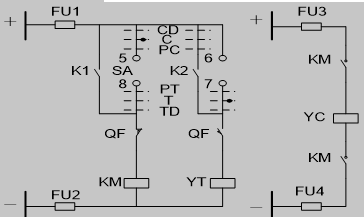

图2.1 断路器跳合闸回路
由图2.1可见,k1,k2,为自动跳闸或合闸开关,暂时可以不做分析,SA为操作开关,这里要重点介绍一下辅助触点QF的作用,辅助触点与断路器联动,状态可与断路器相反或相同,在本图中,当断路器合闸时,辅助触点的常开触点闭合,而当断路器跳闸时,辅助触点的常闭触点闭合,如此一来,便可通过在控制回路中加入辅助触点的方式控制开合闸电路的通断。在图2.1中,当5和8触点接通时,合闸回路启动,当合闸完成时QF常闭触点断开,切断合闸回路,这么一来就可以达到控制开合闸回路的目的,也是弱电控制强电的一个典型方式。[ ]论文网
弱电控制强电,必须通过继电器等中介的方式,就算在数字化发电厂中也不能完全脱离继电器的使用,在一些电压极高的场合,还需要进行多级继电器的联动,从而保证弱电线路的安全。[ ]
