1前言

1.1研究的背景和意义

在经济全球化不断推进的今天，中国经济也显示着不可遏制的势头。在我国，人民的生活质量方面，身处其中的我们体会着日新月异的变化。人们对生活质量的要求，不再单单满足于普通的温饱，而更加重视食衣住行等生活必需品的其他方面。此时，温室大棚的存在，使人们在对瓜果蔬菜的需求选择上，不再单单局限于时令蔬果。对于温室种植而言，优良种子品种的选择、适合作物生长的土地pH值，以及适于作物生长水量，这些方面都可以由有经验的种植者来控制。但在与农作物生长休戚相关的温度和湿度方面，就是这些无法人工控制的因素，恰恰成为种植者的长期困扰。随着温室大棚温湿度检测系统的成功开发，该问题最终得到了解决。论文网

早在上世纪中后期，其他国家科学家便着手于对温室环境控制技术的探索研究。刚开始，他们采用模拟式的组合仪表，对现场信息进行收集，并进行指示、记录和控制。至80年代末，分布式控制系统出现了。到目前为止，该项技术研究正向着全自动化与无人操作化的方向前进，由于其实用性，不少国家坚持着力于发展该技术研究。

本课题是基于AT89C51单片机的温湿度检测系统，采用广泛应用的DHT11温湿度传感器进行温度与湿度的检测，经传感器DHT11采样后转变为模拟电压信号输出，经过低通滤波，过滤掉干扰信号后传送至放大器放大，将放大后的信号送至A/D转换器转换为数字信号送向单片机，单片机得出结果，通过显示器显示后，由蜂鸣器发出显示警告，提醒种植者实时监控环境温湿度，从而及时将温室中的温湿度调节到适合的状态。该系统使用方式易上手，制作结构相对简单，生产难度低，价格适中，对种植者自身要求较低，普遍推广度较好，有广泛的应用市场。最主要的是，它不仅减少了种植者的工作量，最大程度上提高了种植效益，最重要的是还满足了人们日益增长的对绿色食品的需求量[1]。文献综述

1.2 研究的任务和要求

1. 温度值和湿度值显示数足够精准。

2. 可由使用者自行设定温湿度的上限值与下限值。

3. 当实时数据超过或低于设定的标准数据时，蜂鸣器自动进行报警。

2 系统方案设计

2.1 总体方案设计

本系统采用新型的智能集成温湿度传感器DHT11作为温湿度采集模块，进行数据参数的采集，以AT89C51单片机作为主控制单元，对数据进行处理。单片机将传感器收集到的，经过A/D转换器转换后的数据送入显示模块。其中，使用按键模块来实现温湿度数据上下限的设定，而报警电路，由蜂鸣器实现，用以当温湿度超出设定值范围时，进行实时报警。

2.2 系统组成框图

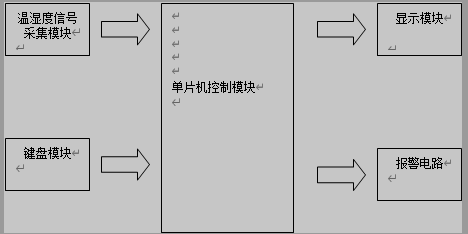

本系统的组成部分为：温湿度信号采集模块、键盘模块、单片机（执行机构控制模块）、LCD显示电路、蜂鸣器报警模块，其硬件组成框图如图2-1所示。

温室大棚温湿度检测系统硬件组成框图

图2-1硬件组成框图

3 系统硬件设计

3.1 AT89C51主机模块

单片机，作为一种集成电路芯片，采用超大规模集成电路技术把具有数据处理能力的中央处理器、RAM、ROM、多种I/O接口和中断程序、定时器/计数器等功能集成到一块硅片上，构成一个小而完善的微型计算机系统。其中CPU的不同，决定了单片机的不同功能特性。随着单片机技术功能多年的发展，它在各行各业的领域均得到了充分全面的运用。本设计采用AT89C51为微处理器[4]。
