1 前言
近年来，电子电力技术不断发展，集成电路生产工艺也在不断进步，随之而来的就是系统芯片的种类变得越来越多，芯片的应用领域也越来越广。其中CMOS工艺已经发展到了深亚微米技术。器件尺寸也在不断减小，这些都推动着电子设备芯片在集成度上越走越远。
最近电源管理IC有了很好的发展，其发展的原因主要是因为半导体工艺技术的提高以及便携电子产品的普及。LDO线性稳压器由于其电路结构简单，占用芯片面积小，高纹波抑制比，低噪声等优点，较早的应用于电子设备中，并且占据着电源管理IC市场的一席之地。论文网
而对于LDO线性稳压器来说，CMOS运算放大器直接影响这LDO芯片的功能。
2 LDO线性稳压器的简介
2.1 LDO的结构与工作原理
基本的LDO线性稳压器一般都是由误差放大器、调整元件、基准与偏置电路以及反馈比例电阻网络构成的，如果再加上诸如过温、限流、电池极性反转等保护电路的话，就可以构成了一个完整的LDO系统。基准偏置模块用来产生一个参考电压，而且参考电压的温度稳定性很高，基准偏置模块的作用主要是为误差放大器、电路内部比较器等提供电压偏置，而且对LDO稳压器输出高精度的直流电压起着十分重要的作用。供电电源电压由未调节的输入电压作，误差放大器的负相输入电压由基准电压作，之后的话电阻反馈网络要将输出电压进行分压，这样可以得到反馈电压，把得到的反馈电压输入到误差比较器的同相端，并且与负相端的基准电压进行比较。两电压比较后得到差值通过误差放大器的放大后可以直接控制功率调整元件的栅极，改变调整元件的导通状态来控制LDO的输出端就可以获得稳定的输出电压值。

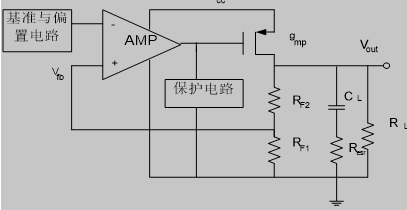

图2.1 PMOS型LDO稳压器结构图
2.2 LDO的基本性能指标
2.2.1 输出电压与输出精度
由图2.1可以得出基准电压和输出电压之间的关系式：
(2-1)
为基准电压， 输出电压， 为运算放大器的开环增益的倍数
由上面的关系式可以得出开环增益 的大小直接影响着输出电压的大小
输出精度的公式为：
(2-2)
将（2-1）中的 ， 带入（2-2）中可以得到 与 的关系：
(2-3)
2.2.2 漏失电压与静态电流
漏失电压Vdif定义为保证LDO线性稳压器正常工作时对应的输入输出电压间的最小电压差：
(2-4)
(2-5)
图2.2 漏失电压与静态电流示意图
2.2.3 功耗与效率
-
