本文设计的温湿度系统注重的是温度以及湿度的调节，但调节光照强度这一内容并没有考虑在其中。
1.4 课题研究的主要内容
本系统所要完成的任务是：
1 人性化的设计。使用者可以依据不同每种花草植被在不同时期的生存需求分别设置界限温度值及湿度值，利用键盘在显示器上显示出来。
2 能够及时、无误的输出采样时的温湿度值；需要达到的技术指标：
测温范围：0℃-60℃
测温精度：±0.5℃
测湿范围：0-100%RH
测湿精度：±3%RH
3 要想能够精准的判别预设值和眼下的采样值间的差别，就要收集采样的温湿度值，即时有效的启动报警的措施来达到实时报警的目的，与此同时启动相应的应急方案。
4 用户可以随机更改适宜花草植被生长的温度和湿度值，因为不同种类的植被在生长发育的每一时期都对温湿度的有不同要求，即使同一类型的植被生长在每个时期都有不同的温湿度要求。
2 系统总体分析与设计文献综述
2.1 系统功能及系统构成
2.1.1总体方案
● 温度监控：对大棚内的温度进行监测、测量，通过升高温度或降低温度来达到植被所需要的最佳温度。
● 湿度监控：要想监测出植被生存所需的最佳湿度，可以采用喷雾或者除潮来实现。
● 控制处理：当此刻的温度和湿度越过所设定的界限值时报警，并由报警信号提示启动相应的控制设备。
● 显示：LCD把输入的值即相应的温度和湿度，把数码管摆放在植被生长发育的大棚内，这样可以把当前温度以及湿度值显示出来。
2.1.2 实施措施
● 实际环境中的温度和设定的界限值进行比较，执行加热或者降温措施。
● 实际环境中的湿度和设定的界限值进行比较，施行加湿或者去湿措施。
● 如果实际环境中的温湿度值超越所设定的界限值时报警器报警。
● 用户通过键盘输入相关数据显示并在显示器上显示出来。
2.1.3 硬件系统设计
对于硬件系统的设计是在系统总体策划之后以及详细设施实行研讨后得到的，硬件系统设计是温湿度控制系统设计操纵实施起来的基础、软件操纵系统设计的根据主要是主机与重要部件的选择。本设计系统的核心构成部分被分为温湿度测量电路，显示电路，报警电路以及温湿度控制电路四部分。系统选用的主要元件有：AT89C51，AM2301数字温湿度传感器，LCD1602模块，降低温度和升高温度装置的电风扇，达到增湿效果的增加潮湿装配装置喷雾器，能够达到去湿功用的除潮器，以及能够报警的蜂鸣器装置等[1][2]。其组成图如下：

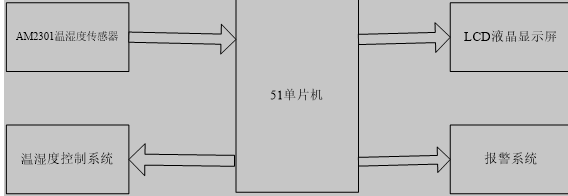

图2-1 系统的组成
2.1.4 硬件系统功能
其功能和原理如下：
●作为AT89C51的中央控制单元，其核心是负责运行和控制中心，协调正常工作时每个模块的系统功能。
● 风扇：负责系统的降温工作。 来.自/751论|文-网www.751com.cn/
● 加热设备：负责系统的加热工作。
● 喷雾设备：负责系统的加湿工作。
● 排潮设备：负责系统的去湿工作。
