2 系统总体设计方案

2.1 设计要求

(1)遥控功能：采用红外遥控器控制报警系统电源的通断；

(2)防盗功能：发生盗情时，系统自动切断点火线圈电源使汽车无法启动。

(3)报警功能：有人非法接近时，产生声光报警。

2.2原理框图

根据设计要求,论文提出了一个汽车防盗报警器的设计方案。整个防盗报警系统的原理框图如图2-1所示。红外遥控器用来控制报警系统的电源通断,车主离开驾驶室时通过遥控器接通报警器电源,报警器处于警戒状态,热释电人体红外传感器开始工作。当汽车有盗情发生时，红外传感器会检测到盗贼的红外线信号，该信号经过放大、滤波、比较电路后送至AT89C2051单片机的P3.2口, 再经单片机分析处理后,发出有效的报警信号驱动声光报警电路产生声光报警,并切断点火线圈电源使汽车无法启动。

红外遥控发射器原理框图

图2-1汽车防盗报警器原理框图

3 系统硬件设计

3.1 红外遥控发射器

发射部分的主要元件为红外发光二极管，它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而其两端施加一定电压时，它便发出的是红外线而不是可见光。其外与普通发光二极管相同，红外线发光二极管一般有黑色、深蓝、透明三种颜色。论文网

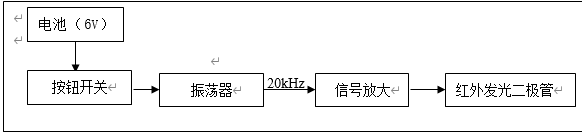

红外遥控发射器原理框图如图3-1所示,他主要由6V的电池、按钮开关、振荡器、信号放大、红外发射二极管等组成。当按下按钮开关接通电源，振荡器就产生20KHz频率，其输出信号经过三极管放大后，使红外发光二极管向外发射红外遥控信号。同理断开按钮开关，振荡器停振，则中断红外信号。

图3-1 红外遥控发射器原理框图

3.1.1 振荡器

由于用与非门组成的多谐振荡器的电路简单易懂，使用的元件也少,所以在本电路中采用CD4011与非门集成电路组成振荡频率为20KHz的振荡器如图3-2所示，通过RC电路的充放电使电路产生多谐振荡。其振荡频率可通过选择R、C的值来确定，即f≈1/2.2RC，所以选用24K的电阻和1000PF的电容即可达到要求。图中的控制端用来控制振荡器的起振，即当控制端为高电平时，电路振荡;当控制端为低电平时，电路停振。电路中的电阻Rs为保护电阻，其阻值一般要求大于或小于2R[1]。

图3-2多谐振荡器

3.1.2 红外遥控发射器的原理图

图3-3 红外遥控发射电路原理图

红外遥控发射电路原理图如图3-3所示，电路中的与非门U1C、UID组成多谐振荡器，其振荡频率大约为20KHz；电路中R1、R2对6V电源电压分压,R1两端电压大约4.5V。当按下按钮开关，6V电源通过R2向C1充电,使电容C1两端电压Vc1按指数规律上升,则与非门U1A的输入端就由低电平变为高电平,输出端由高电平变为低电平，因此，与非门U1B的输出端变为高电平，该高电平加在与非门U1C的8脚输入端上，使由U1C、U1D组成的振荡器起振，其输出的信号经过VT1放大后，使红外发光二极管向外发射红外遥控信号。当按下按钮开关时，电容C1放电,与非门U1A的输入端就由高电平变为低电平、输出端由高电平变为低电平，则与非门U1B的输出端由高电平变为低电平，使振荡器停振，中断红外发射信号。
