本章介绍了配电网可靠性评估的基本概念，总结了本次课题研究的目的与意义，归纳了国内外配电网可靠性研究的发展现状，明确了课题的主要工作。

2 配电网可靠性指标及评估方法

2．1 元件可靠性模型

配电系统主要由变压器、配电线路、开关、母线等电气设备组成，这些设备统称为元件。元件是配电系统可靠性分析中的基本单位。在可靠性评估中，我们通常将元件内部由于各种原因引起的元件功能失效统称为元件故障。来~自^751论+文.网www.751com.cn/

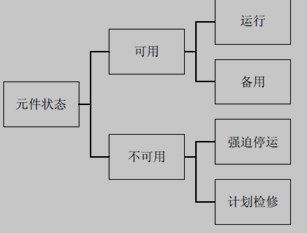

一个元件的状态是指该元件在特定时间内所处的特定状况[13]，由于运行方式、人为因素以及不可预测故障的影响，各元件的状态可能不同，而各元件状态的改变随之也会带来整个配电系统可靠性的改变。元件的状态大致可以分为以下几种，如图2-1所示。

元件的状态划分

图2-1 元件的状态划分

从元件的状态图中可以看出，对于一个使用中的元件来说，主要可以将其分为可用状态和不可用状态两大类，而元件在通常情况下，主要有工作、停运备用和停运维修三种状态，同时再根据配电网中各元件的功能不同，又可将其分为：功率元件和操作元件。这两种元件对配电系统可靠性的影响也不尽相同。

2.1.1 功率元件

配电系统中的功率元件主要包括：变压器、输电线路、母线、系统补偿器等。其功能主要是传送电能，将电能从一处送至另一处，或者对系统电压进行调度和控制。对于这些功率元件一般采用三状态模型。其状态转移关系如图2-2所示。

图2-2 元件的三状态模型

所谓三状态模型，即包含有可用、不可用以及检修状态的模型。图2-2中，N表示元件的正常运行状态，M表示元件的检修状态，R表示元件的修复状态；λ”为计划检修率，μ”为检修修复率，λ’为故障率，μ’为故障修复率。

2.1.2 操作元件

操作元件主要包括断路器、负荷开关、隔离开关、熔断器等，主要执行开关操作，会使系统的拓扑结构发生改变，由于其元件状态较为复杂，可分为七种：正常运行状态、计划检修状态、临时检修状态、误动状态、接地或绝缘故障状态、拒动状态和故障修复状态[11]，所以需要对其进行特殊处理
