    1.2  研究内容

    可编程控制器(PLC)是集计算机技术、自动控制技术和通信技术为一体的新型自动控制装置。其性能优越,已被广泛应用于工业控制的各个领域,并已成为工业自动化的三大支柱(PLC、工业机器人、CAD/CAM)之一。PLC的应用已成为一个世界潮流,在不久的将来PLC技术在我国将得到更全面的推广和应用。论文网

    本论文研究的是PLC技术在温室综合控制系统中的应用。从整体上分析与研究控制系统的电路设计、软硬件设计、数学模型的建立、控制算法的选择与参数整定,人机界面的设计等。本次研究采用PLC作为控制核心。通过传感器检测的温室环境参数,经过转换为电流信号(4~20mA)送入S7-200的模拟量输入模块EM235,PLC经过分析处理再输出开关量,通过指令驱动电路控制通风扇、分机、遮阳帘、补光灯等执行机构运行。

    本次研究内容为温室温度PLC控制系统设计。温室的作用是改变植物的生长因子,从而避免四季的气候变化和恶劣气候对植物生长的不良影响,为植物提供一个良好的生长环境。在植物的生长过程中,温室中的温度,光照,湿度,CO2浓度,土壤酸碱度等环境参数对植物的生长起着重要作用。本次研究采用可编程控制器PLC作为控制核心。通过传感器检测温室中的环境参数,经变送转换为标准电流信号(4~20mA)后送入S7-200的模拟量输入模块EM235,PLC通过分析处理,输出开关量,通过驱动电路控制通风扇、遮阳帘、风机等多种执行机构。

    2  PLC概述

    2.1  PLC简介

    PLC是在继电器控制和计算机技术的基础上开发出来的,并逐渐发展成以微处理器为核心,集计算机技术、自动控制技术及通讯技术于一体的一种新型工业控制装置。

    2.1.1  PLC的组成和工作原理

    一、PLC的组成

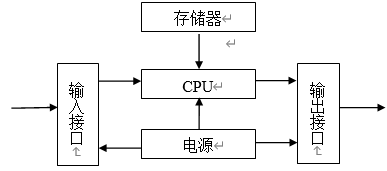

    PLC由CPU,I/O模块,存储器,编程器和电源组成。PLC基本结构如图2-1所示



    PLC基本结构图

    二、可编程控制器的工作原理

    PLC的工作方式是循环扫描的方式。CPU 从第一条指令开始,按顺序逐条地执行用户程序直到用户程序结束,然后返回第一条指令开始新的一轮扫描。
