1 引言
1.1 选题依据
早在二十世纪初期,智能防盗报警系统在西方发达国家就有了雏形。经过长达百年的发展,如今国外的电子智能防盗技术已经处于一个比较高的水平层面。回顾我国在这方面的发展历程,不仅仅是起步时间比较晚,而且发展也相对落后,以目前国内的技术水平和国外一比较,略显落后。
从进入上世纪九十年代开始,我国人民才注意到安全防范的重要性。尤其是在家庭的防盗上,很多家庭学会了使用相对于简单的防盗报警设备。经过二十多年的快速发展,目前国内生活水平有着显著的提高,社会的变化日新月异,科技的发展速度让人叹为观止,人们在很多方面都运用到了防盗报警产品。不难看出,防盗报警产品在今后的市场上所占有的份额将会越来越大,与此相关的各行各业也必将蒸蒸日上。论文网
1.2 重要意义
随着电子科技的飞速发展,现如今市场上面先进成熟的防盗报警产品层出不穷。与此同时,社会的需求量也越来越大,客户对于防盗报警产品的要求也越来越高。以现在有限的水平,很难针对目前市场上早已成熟的防盗报警系统有所突破,从而设计出更为出色的防盗报警系统。
但是个人认为设计防盗报警系统的真正意义,是在于设计的这一过程。只有在设计的过程中,才能清楚地了解系统的工作原理,才能深入地考虑该如何去设计。只有经历了这样的一个设计过程,我们才能把大学这些年在学校里学到的单片机、C语言、传感器以及其他的电路知识很好地融合起来。
经历了种种方面也让自己明白了:我们今后的学习道路任重而道远。
2 系统总体设计方案
2.1 设计内容
(1)了解并且掌握热释电红外传感器和STC89C51型单片机的工作原理;
(2)设计出防盗报警系统的各个功能模块电路以及系统总电路;
(3)学习使用Protel软件,熟练的画出工作电路图并仿真;
(4)熟练地运用Keil软件,编程出单片机运行所需要的系统程序并且编译无误;
(5)熟练地运用STC-ISP软件,将编程好的系统程序烧录进单片机内;
(6)熟练地使用电烙铁,焊接好实物元器件并且调试好电路板可以正常工作。
2.2 总方框图

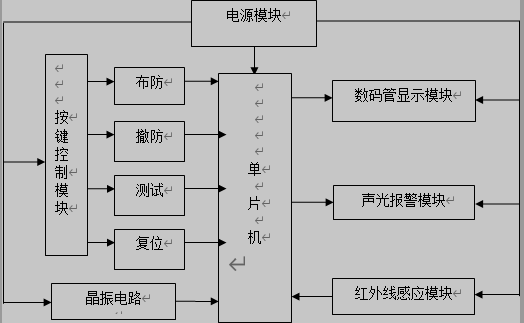

该系统主要是由单片机模块、红外线感应模块、数码管显示模块、声光报警模块、按键控制模块以及电源模块等部分组成的。它的总方框图如图2-1所示:
图2-1 防盗报警系统的总方框图
该设计采用热释电红外传感器和STC89C51型单片机作为主要的元器件。当系统接通电源通电后,按下布防按键,系统30秒后就进入了工作状态。如果有人进入防盗报警系统的探测范围内活动时,热释电红外传感器就能立马探测到人体发出的特定频率段的红外信号,经过探测模块内部一系列的判断处理后转化放大成电信号后传输给主机。最后,通过单片机内部程序的运行来控制声光报警电路报警,从而有效地达到防盗报警的效果。
2.3 主要元器件
经过先前的总体方案设计,在后面的系统设计将要用到以下的元器件:万用板、人体感应模块、单排母座*3、插针*3、杜邦线*3、自锁开关、9012型三极管、9013型三极管、10K电阻*2、2.2K电阻*3、共阳极数码管显示器、直流电源插口、STC89C51型单片机、40 位IC 插座、蜂鸣器、12M晶振、10uf电容、小按键*4、发光二极管、30pf电容*2、USB电源线、导线若干、电烙铁(含焊锡)。
