（1）保密性，编码量，超过了弹子锁。无密码开锁成功率几乎为零。
（2）用户可以修改密码，密码被盗的可能性降低，同时也避免了人员变动使其保密性能降低。
（3）当密码输入错误时，报警系统启动。
（4）没有可移动零件，不会产生耐磨，使用寿命长。
（5）有良好的灵活性，不像机械锁必须要有钥匙才可以打开。
（6）数字密码锁操作简单，一学就会。
1.1 数字密码锁的国内外研究现状
1.2 数字密码锁的发展趋势
1.3 本文研究主要内容
本文的主要研究方向是专门设计的数字密码锁控制系统电路。使得锁具有以下特性：键盘输入正确的密码才能控制密码锁的开关；如果密码的第一输入不正确，再允许输入密码2次，在这个过程中，如果该密码是正确的，密码锁才能打开，如果这一过程仍然是不正确的密码，那么蜂鸣器报警并返回初始界面。为了便于设计，使用发光二极管，而不是锁打开，LCD发红光表示锁开启，LCD不发光表示关闭。它的功能是：密码正确，锁可以开关;密码输入错误蜂鸣响起，表示密码是错误的;连续三次不正确的密码输入三次后锁定键盘和报警凤鸣。
该设计使用单片机AT89C51作为主芯片，结合外部电路，如果用户希望打开锁，首先必须通过键盘输入正确密码，以打开锁，密码输入错误并有提示，为了提高安全性，当口令被输入错误三次就会报警。可以修改密码由用户设置，以改变密码来打开锁。您更改密码之前必须输入旧密码密码，输入新密码两次，必要时进行确认，以防止操作失误。
2 系统设计方案
2.1 电子密码锁设计的具体要求
（1）为了防止密码被盗，当你输入密码时显示在LCD屏幕上显示星号。
（2）设计六位数密码解锁数字密码锁。
（3）密码输入正确能显示open、off，密码错误时会在LCD显示屏显示error并报警，再次输入密码。
（4）3次输错密码则锁定密码锁。
（5）4×4矩阵键盘包括数字键0-9和设置、上、下、返回、删除、初始化6个功能键。
（6）本产品具有报警功能，当你输错密码时，蜂鸣器会响起。
（7）可以由用户自行修改6位密码，修改密码前必须先输入旧密码，输入新密码两次，进行确认，以防止操作失误。
2.2 总体设计方案选定
该设计包括AT89C51单片机，4×4矩阵键盘，LCD液晶显示器和密码存储和其他组件。其中4×4矩阵键盘用于输入数字密码和执行各种功能来实现的。用户通过连接到单片机矩阵键盘输入密码，用户输入的密码和保存的密码比较后，确定密码是否正确，然后通过引脚电平的高低控制其开锁或报警，实际使用只要单片机的负荷继电器通过电子锁代替拉电磁线圈可以，当然，也可以用继电器常开触点来控制电磁线圈上拉。

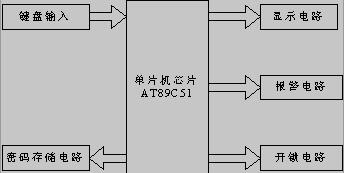

该系统由两个部分组成，硬件部分和软件部分。其中，硬件部分由电源输入部，键盘输入部分，密码存储部分，复位部分，晶振部分，显示部分，报警部分，解锁由主程序相对应的软件部分，初始化程序，LCD显示程序，键盘扫描程序启动程序，关闭程序，建立功能程序，密码设置，EEPROM读写程序和延时程序等组成[3]。在图2-2所示的框图。
图2-2单片机控制密码锁原理图
3 系统硬件设计
3.1 数字密码锁的主芯片
AT89C51是含有4KB闪存/ EEPROM CMOS8位微控制器，采用高密度，非易失性存储技术制造，并与80C51引脚和指令集完全兼容低功耗，高性能的可编程芯片。主要特点：兼容MCS-51单片机产品。有4KB芯片编程的Flash在线闪存来存储的数据保存10年的时间。宽工作电压范围：2.7V的电压Vcc为6V仍然可以全职工作;加密保护可以有三个128*8的内部RAM32条可编程I/ O线从0Hz到16MHz的程序存储器，2个16位定时器/计数器，5个中断源和2个优先级，可编程全双工串行通道保持低功耗空闲和掉电状态保存记忆的内容[8]。
