    (3)当热水器内水温超过预先设定的温度值时,蜂鸣器会工作,发出响声报警。

    (4)程序陷入死循环可以自己复位。论文网

    3 系统整体设计方案

    电热水器控制系统的设计方案由硬件设计和软件设计两个部分构成,本次硬件处理核心选用51系列的AT89C51单片机为处理核心,温度测量模块选用DS18B20温度传感器,首先温度传感器检测水的温度,该传感器工作后可不间断检测水温,并且直接输出数字信号到单片机微处理器进行识别和工作。实时时钟模块由DS1302芯片构成,可以在芯片上显示当时的时间,输入键盘有四个按键组成,可以增加需要的温度和时间。LED显示器用来实时显示热水温度,单片机接口一个报警蜂鸣器,这样到达危险时会达到报警效果。流程图参见图1。

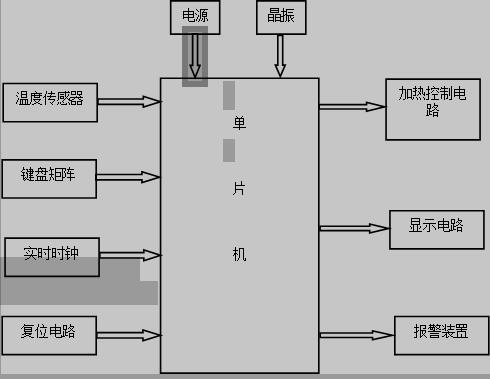

    单片机的电热水器控制系统硬件框图

    图1系统硬件框图

    系统软件整体涉及流程:

    (1)当接通电源时,处理器复位初始化,初始时钟时间;

    (2)温度传感器开始实时检热水器内水温,并将当前准确温度显示在LCD上;

    (3)当功能键被按下,则判断功能然后单片机进行处理;

    (4)若无功能键按下或者功能键设定完毕后,则进行各种条件的判断并执行各种操作;

    (5)最后,完成各种条件后,程序回到时钟和温度的采集和显示阶段,然后开始新一轮的工作;
