这种控制系统结构简单，它将PID调节器和PLC可编程控制器等硬件集成在变频器供水基板上，通过设置指令代码实现PLC和PID等电控系统的功能。它虽然微化了电路结构，降低了设备成本，但在压力设定和压力反馈值的显示方面比较麻烦，无法自动实现不同时段的不同恒压要求，系统的稳态、动态性能不易保证，因此仅适用于要求不高的小容量场合。
(2) 通用变频器+单片机(包括变频控制、调节器控制)+人机界面+压力传感器
这种方式控制精度高、控制算法灵活、参数调整方便，具有较高的性价比，但开发周期长，程序一旦固化，修改较为麻烦，因此现场调试的灵活性差，同时变频器在运行时，将产生干扰，变频器的功率越大，产生的干扰越大，所以必须采取相应的抗干扰措施来保证系统的可靠性。该系统适用于某一特定领域的小容量的变频恒压供水中。
(3) 通用变频器+PLC(包括变频控制、调节器控制)+人机界面+压力传感器
这种控制方式灵活方便。具有良好的通信接口，可以方便地与其他的系统进行数据交换，通用性强；由于PLC产品的系列化和模块化，用户可灵活组成各种规模和要求不同控制系统。在硬件设计上，只需确定PLC的硬件配置和I/O的外部接线，当控制要求发生改变时，可以方便地通过PC机来改变存贮器中的控制程序，所以现场调试方便。同时由于PLC的抗干扰能力强、可靠性高，因此系统的可靠性大大提高。该系统能适用于各类不同要求的恒压供水场合，并且与供水机组的容量大小无关。
通过对以上这几种方案的比较和分析，可以看出第三种控制方案更适合于本系统。这种控制方案既有扩展功能灵活方便、便于数据传输的优点，又能达到系统稳定性及控制精度的要求。
2.2.2 变频恒压供水系统的组成及原理图

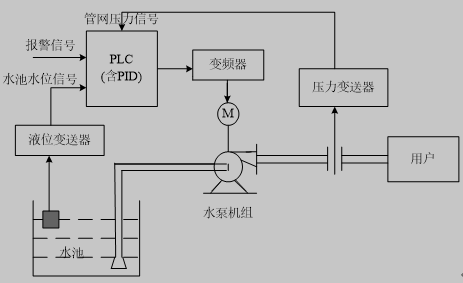

PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，该系统的控制流程图如图2-1所示：
图2-1变频恒压供水系统控制流程图
从图中可看出，系统可分为：执行机构、信号检测机构、控制机构三大部分，具体为：
(1)执行机构：执行机构是由一组水泵组成，它们用于将水供入用户管网，其中由一台变频泵和两台工频泵构成，变频泵是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定；工频泵只运行于启、停两种工作状态，用以在用水量很大的情况下投入工作。
(2)信号检测机构：在系统控制过程中，需要检测的信号包括管网水压信号、水池水位信号和报警信号。来!自~751论-文|网www.751com.cn
(3)控制机构：供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。供水控制器是整个变频恒压供水控制系统的核心。供水控制器直接对系统中的压力、液位、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水泵机组)进行控制；变频器是对水泵进行转速控制的单元，其跟踪供水控制器送来的控制信号改变调速泵的运行频率，完成对调速泵的转速控制。
变频恒压供水系统以供水出口管网水压为控制目标，在控制上实现出口总管网的实际供水压力跟随设定的供水压力。设定的供水压力可以是一个常数，也可以是一个时间分段函数，在每一个时段内是一个常数。所以，在某个特定时段内，恒压控制的目标就是使出口总管网的实际供水压力维持在设定的供水压力上。
