1 LPC1114FBD48芯片引脚原理图
LPC1114内部分为四部分组成：ARM Cortex-MO内核，时钟系统，高速GPIO和片上外设。
基于ARM芯片的诸多优势，设计ARM系统。

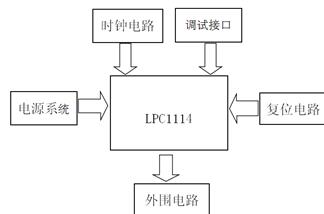

图2系统模块图
2. 硬件电路设计
2.1 复位电路设计
图3 复位模块电路图
RESET--外部复位输入（和PIO0_0复用，默认为复位引脚）：该引脚为低电平时复位，使I/O端口和外设进入其默认状态，并且处理器从地址0开始执行。由此可知LPC1114的复位电平为低电平。选择0.1uf的电容和10K的电阻来设计复位电路。当复位电路上电时，电路给电容充电，电容上端的电压从0V慢慢升到3.3V，次过程完成LPC1114的低电平复位。
2.2 时钟电路模块
4 时钟模块电路图
这部分相当简单，跟8051单片机的一样，LPC1114的晶振采用12MHZ。LPC1114处理器与8051单片机最大的不同在于LPC1114时钟频率可以倍频。根据LPC1114的硬件设计，其时钟最高能够倍频到50MHZ，也就是普通8051单片机的50倍。其实LPC1114倍频到50MHZ在艾玛家族中算最低的了，其它的ARM内核微处理器可以倍频到更高，现在好多手机都采用了ARM内核处理器，主频可以达到433MHZ。
2.3电源模块
5 电源模块电路图
LPC1114有两组VDD和VSS，一组给I/O供电，一组给ADC供电；两个VDD都接3.3V,两个VSS接电阻后点击接地即可。LPC1114的系统是用3.3V供电的，而计算机的USB口和平时学生使用的电源是5V的，因此需要设计一个电压转换电路来把电压5V转换到3.3V，使LPC1114处理器能正常工作，电压转换方式有很多种，在此使用AMS1117这款电压转换芯片来完成设计。AMS1117有两个版本：固有输出版本和可调输出版本，固有输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1%的精度。本次使用的是固定电压3.3V输出的AMS1117-3.3，其引脚定义见表。
