1.课题分析与方案论证
1.1课题任务分析
在本次课题要求中我们需要实现一个能够显示频率并且按键下去可以改变频率的,
自动化
的收音机。收音机可以不怎么需要超大的频率调节范围,在87MHz到108MHZ就行。还需要显示频率,那么我们就需要显示器,我们选择了1602液晶,虽然器件简单,但性价比很高,显示一个频率与欢迎语是完全足够的,所以在此,单片机部分嘛,就使用52单片机,简单易开发,有了这些,本设计已经可以进行整体的设计和开发了。
1.2方案论证
围绕单片机可以一个一个的进行布置大多数的元件只需和52 交互所以在万用板上围绕52布线,只有功放不连接,所以单独列出。

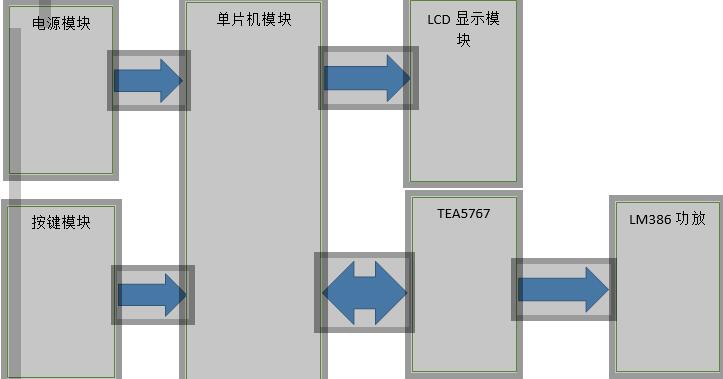

系统框图如图1-1所示。
图1-1 系统方案设计框图
1.2.1 单片机模块
在单片机的选择上因为实现的功能不多,所以从
经济
与易用性的角度讲,采用了最熟悉的STC89C52芯片,此芯片兼容MCS-51,结构清晰,资料丰富,简单易学,在高校中常作为学习单片机的入门对象。但是麻雀虽小,五脏俱全,STC89C52有512字节的RAM,工作频率最高为35Mhz,可采用ISP在线编程方式。
1.2.2无线FM模块
在无线FM的模块的选择上,本次设计选择PHILIPS的TEA5767收音芯片,飞利浦是老牌的半导体制作厂商,经验丰富,产品应用广泛,设计的TEA5767,结构简单,尺寸极小,便于器件的缩小化,由于其广泛的应用,在资料的丰富上,与其他的相似的竞争器件上可以说是完胜。其广泛的群众基础使得他的开发也更有经验可循,使得开发的时间和空间成本得以下降。
