1 绪论
1.1 无线供电原理简介
电能以无线的方式传输是一项非常古老的技术,它可以追溯到人类开始使用电能的19世纪。随着控制技术和电力电子装置的飞速发展,科技发明进入了井喷时代,无线供电装置才进入实用阶段。目前学术上根据传输原理把无线充电技术分成四种类型,第一种是通过电磁感应“磁耦合”进行短程传输,它的特点是传输距离短、使用位置相对固定,但是能量效率较高、技术简单,很适合作为无线充电技术使用。第二种是将电能以电磁波“射频”或非辐射性谐振“磁共振”等形式传输,它具有较高的效率和非常好的灵活性,是目前业内的开发重点。第三种是“电场耦合方式”,它具有体积小、发热低和高效率的优势,缺点在于开发和支持者较少,不利与普及。源:自'751.·论,文;网·www.751com.cn/ 第四种则是将电能以微波的形式无线传送,发射到远端的接收天线,然后通过整流、调制等处理后使用,虽然这种方式能效低,但使用最为方面,英特尔是这项方案的支持者。无线供电装置原理图如图1.1所示。

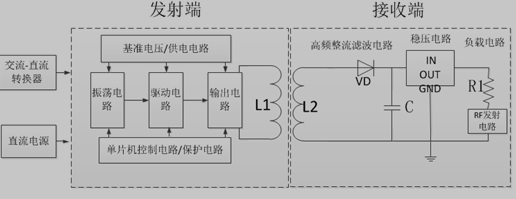

图 1.1 无线供电装置原理图
1.2 无线供电技术的国内外发展现状
1.3 本文主要研究内容
本文共分为四章,主要目的是研究设计一个基于单片机短距离无线供电装置,系统采用片上系统(Soc)级的MCU——C8051F005,它可以保障本无线供电装置的智能化。比如,设计的反馈回路,可以做到对设备电参数和设备环境参数的实时检测、反馈、控制;设计的LCD液晶显示,可以做到对检测参数的实时显示;设计的按键,可以做到良好的人机交互体验。
第1章为绪论,介绍了无线供电的发展与其原理;文献综述第2章介绍可行的系统方案,包括磁耦合谐振电路和双管推挽振荡电路的原理与分析计算,高频功率放大电路的原理介绍,发射与接收能量电路、整流输出电路等的原理,并确定采用方案;第3章是控制电路的设计;第4章是测试电路的性能,并得出一般结论。
