1.4 国外研究情况

1.6 未来发展趋势

1.7 本文的研究内容

本次论文主要是针对三相电网的谐波补偿，APF为三相并联型，主要研究了三相并联型APF的控制电路。基于谐波补偿实时性和准确性的要求，对主电路进行了在SIMULINK中的仿真验证，并利用FFT进行电流谐波分析，通过仿真得到负载电流，有源滤波器电流以及电网电流的THD值和图像，以两者的变动来进行比较。

2 有源电力滤波器的种类及区分

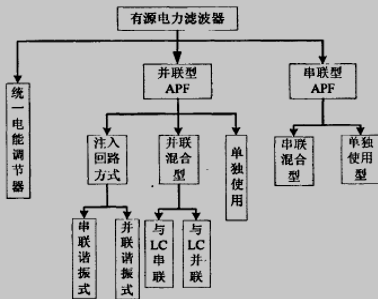

有源电力滤波器的分类示意图

图2-1 有源电力滤波器的分类示意图

2.1 根据应用场合区分

由于现今使用的APF各式各样，因此APF在不一样的方面也有不一样的分门归类。若根据应用场合区分，APF可以分为直流APF和交流APF。前者的作用是减少或者消除高压直流(HVDC)系统中换流器直流侧的电流、电压谐波；后者则应用于交流电力系统。文献综述

2.2 根据储能元件区分

根据不一样的逆变器直流侧储能元件，也可区分为电流与电压型APF。与前者相比，电压型有源滤波器效能比较高，前期的投入比较小，电压型APF可以任意并联来扩容装置，并且也易于微型化，性价比高，合用于电网级谐波补偿，所以至今为止，多数的有源电力滤波器百分之九十以上是电压型APF。随着技术的进步，超导储能元件的技术越来越成熟，未来的研究中，直流型有源电力滤波器或许也会更多的投入使用。从有源电力滤波器与电网连接方式来讲，APF还能分为并联型、串联型、混合型和串一并联型。图1所示为并联型有源电力滤波器。它一般应用于电流源型非线性负载的谐波电流抵消、无功补偿以及三相系统中的不平衡电流等。截止到现在，并联型的APF实用价值越来越高，因此它也是目前最具实用的拓扑结构。
