第三章光伏并网逆变器的输入电流工频波动分析与抑制方法：本章系统的分析了光伏并网逆变器的输入电流工频波动产生的原因，并详细地介绍了解决输入电流工频波动的三种方法，并分析与选择其中最优的一种方法。

第四章光伏并网逆变器的输入电流工频波动抑制方法的仿真与分析：本章对上章所选取的方法进行电路设计和仿真，针对仿真结果进行详细的分析。

2 单相双极光伏发电系统介绍

2.1 结构框图与原理介绍

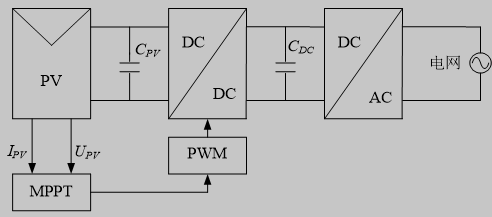

单相双极光伏发电系统结构框图

图2.1单相双极光伏发电系统结构框图

光伏并网的目标：控制并网逆变器的输出电流为始终保持与电网电压频率相位同步的高质量正弦波，同时实现逆变器输出为单位功率因数，并且尽可能得减小输出电流谐波[11]。

两级式并网逆变器中前级DC/DC电路主要实现两个目的：第一，在DC/DC电路中实现最大功率点跟踪控制，DC/DC电路的入端阻抗相当于光伏阵列的外部负载阻抗，故通过调节电路中功率管的占空比来实现光伏阵列与其所带外部负载阻抗之间的动态匹配，从而让光伏阵列始终工作在最大功率点附近；第二，起到升压作用，将较低的光伏阵列的输出电压，经DC/DC电路升压，以满足后级逆变器工作需要。Boost变换器为升压变换器，从而可以使光伏阵列工作在一个宽泛的电压范围内，因而直流侧电池组件的电压配置更加灵活；通过适当的控制策略可以使Boost变换器的输入端电压波动很小，因而提高了最大功率点跟踪的精度；同时Boost电路结构上与网侧逆变器下桥臂的功率管共地，驱动相对简单。总之，由于Boost电路结构简单且具有较高的效率，同时电路结构中的二极管能起到防止电网侧能量返送给光伏阵列的作用，所以在本系统中选择Boost变换器作为前级DC/DC电路。源.自/751·论\文'网·www.751com.cn/

后级逆变器实现将DC/DC变换器升压后的直流电压转变为与电网同频同相的交流电入网的功能。在相同的输入电压下，全桥逆变电路最大输出电压为半桥逆变电路的两倍，这对于前级有升压DC/DC变换器的太阳能光伏发电系统是非常有利的；而且，在相同功率下，全桥逆变电路的输出电流仅为半桥逆变电路的一半，这意味着相同的开关元件可以获得更高的功率。所以后级并网逆变器采用全桥拓扑作为DC/AC逆变电路[10]。
