1 引言
目前, 我国的燃气表大都采用的是机械表和IC卡表。机械表的缺点是燃气公司的工作人员一定要入户去抄表，一个方面给用户带来了很大不便，另一个方面同时也增加了抄表的工作量，造成了大量人力和物力的浪费。IC卡燃气表虽然是解决了不需要入户去抄表的问题，但是不能及时的发现用户使用燃气过程中的盗气、漏气等的现象，也不能做出关阀处理等解决措施，存在了一定安全隐患。因此用信息技术来研制的无线通信网络燃气表，通过无线网络来传输数据从而减少了抄表的工作量，极大的方便用户使用，并且具有控表功能，就显得尤为重要。无线通信网络的燃气表系统主要是由燃气表、集中器、手持机和计算机管理系统所组成的，该系统结构图如图1.1所示。

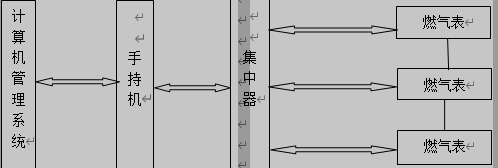

图1.1 无线通信燃气表系统的结构示意图
燃气表安装在每家每户中，它主要的功能是准确而无误的记录下用户所使用的燃气用量以及接收集中器所发给燃气表的开关阀门、充值等命令并且执行命令。当到达了系统所预先设置抄表时间，燃气表会通过无线网络传输方式将所需数据发送到集中器中。集中器是安装在每一栋楼层的配电间。集中器所采用的是无线通信的方式来接收手持机发出的命令，并且把这些命令转给了燃气表，同时也收集从燃气表所发送过来的信息并且把这些信息转发给到手持机。而手持机是抄表人员的手持设备，可以方便随身携带，不用入户便可以采集到用户的家中用气信息以及燃气表的使用状态，来实现远程集中抄表和控表的功能。文献综述
计算机管理系统主要对用户信息及数据进行管理,，通过USB接口收集手持机中数据并处理，或往手持机中写入监控各燃气表命令。
本文针对无线远传燃气表的工作特点，设计了无线远传燃气表上LCD液晶显示的部分，此部分是基于STM8S105C6单片机的LCD屏显示，可以通过软件编程调试硬件的方式直观的显示出燃气表屏显的数字和参数。
1.2 设计系统的组成
针对无线远传燃气表的工作特性，本显示系统采用STM8S105C6单片机系列，以BU9792AFUV-1436ASJ芯片驱动液晶显示，作为无线远传燃气表的显示核心部件，以液晶显示模块作为LCD显示器，设计出一种基于单片机的LCD液晶显示系统,利用BU9792AFUV-1436ASJ芯片液晶驱动控制LCD模块并用C语言编制相应的显示程序。本系统经过焊接调试，实现了用文字和数字方式显示无线远传燃气表的读数、电池电量，开关阀等参数的功能。
2 显示系统设计原理
2.1 显示系统设计原理流程图
系统设计原理流程图如图2.1所示。
图2.1 系统原理流程图
2.2 系统设计原理
此系统是将PC端的程序烧进仿真器中，再通过仿真器将程序写进STM8S105C6单片机中，通过引脚将单片机中的程序写进BU9792AFUV-1436ASJ驱动芯片中，从而利用芯片驱动显示在LCD液晶屏上。设计成这种单片机作用于屏驱动芯片再作用于屏的方案，在应用领域可以降低成本，便于后期维修，该驱动模块适用于无线远传燃气表等LCD 显示的计量器具产品中。
3系统硬件源.自/751·论\文'网·www.751com.cn/
3.1 硬件的组成
硬件组成包括，ST-LINK/V2仿真器、STM8S105C6单片机、BU9792AFUV-1436ASJ驱动芯片，电路板LCD屏。其中由于单片机是STM8S系列，所以ST-LINK/V2仿真器选用SWIM接口。
