1 绪论
1.1 引言
保险柜(箱)是一种特殊的容器。根据其功能主要分为防火保险柜和 防盗保险柜、防磁保险柜、防火防磁保险柜等等。每一种保险柜都有其国家标准。市面上的保险柜多为前两种。依据不同的密码工作原理,防盗保险柜(箱)又可分 为机械保险和电子保险两种,前者的特点是价格比较便宜,性能比较可靠。早期的保险柜(箱)大部分都是机械保险柜(箱)。在现在,各种高新安防技术不断发展,用户越来对倾向选择更加安全、更好保护财物的保险柜,因此,电子密码锁应运而生。
而且其性能和安全性已大大超过了机械锁,特点如下 :
(1)保密性好,编码量多,远远大于弹子锁。随机开锁成功率几乎为零。
(2)密码可变,用户可以经常更改密码可以避免因人员的更 替而使锁的密级下降。
(3)误码输入保护。当输入密码多次错误时,报警系统自动启动。
(4) 电子密码锁操作简单易行,一学即会。
1.2 电子密码锁的背景
随着社会科技的进步 ,锁已发展到了密码锁、磁性锁、电子锁、激光锁、声控锁等等。在传统钥匙的基础上,加了一组或多组密码,不同声音,不同磁场,不同声波,不同光束光波,不同图像。(如指纹、眼底视网膜等)来控制锁的开启。从而大大提高了锁的安全性,使不法之徒无从下手,人们也就能对自身财产安全有了更多的保障。当今安全信息系统应用越来越广泛,特别在保护机密、维护隐私和财产保护方面起到重大作用,而基于电子密码锁的安全系统是其中的组成部分,因此研究它具有重大的现实意义。
1.3 电子锁设计的意义和本设计特点
单片机,是一种集成了各种存储器处理器以及其他部分的处理器。 计算机的产生加快了人类改造世界的步伐,但是它毕竟体积大。单片机应运而生了,纵观生活的各个领域,从民用到工业使用,从日常生活使用的各种设备到工业控制的各种器件,单片机都发挥了很大的作用。在单片机产生前,各种复杂的控制只能靠复杂的模拟电路来实现,结构复杂而且稳定性差。而在使用了单片机后,各种控制变的比较方便。
电子锁可以在日常生活和现代办公中 ,住宅与办公室的安全防范、单位的文件档案、财务报表以及一些个人资料的保存等多种场合使用。大大提高了主人物资的安全性,安全可以代替老式机械锁。目前使用的密码锁种类繁多,各具特色。本文从经济实用的角度出发,采用AT89S52单片机,研制了一款具有报警功能的电子密码锁。该密码锁设计方法合理,简单易行,成本低,符合保险柜用锁要求,具有一定的推广价值。
(1)系统提前预设密码,通过键盘输入密码,密码正确则密码锁打开。
(2)密码自定义设置,获得权限后可随意修改密码。
(3)报警功能。输入密码错误则扬声器发出报警声。
2 系统设计
2.1 系统总设计结构图

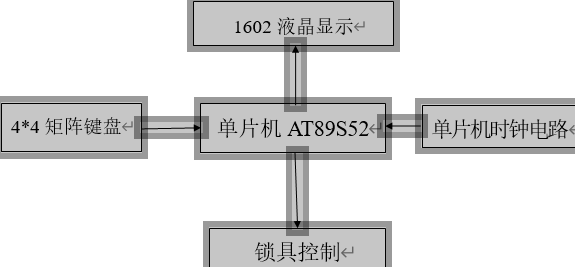

系统总设计结构图
本设计由主控芯片51单片机,单片机时钟电路,键盘,和锁具控制电路组成。单片负责控制整个系统的执行过程。
2.2 锁具控制机构设计
