系统程序对K2键计数，实现逆序报站。

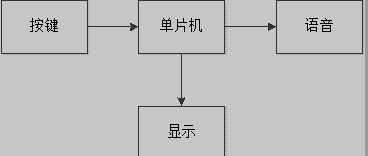

本设计方案总体包括语音和显示两部分，语音部分需将电信号转换为声信号，单片机扫描外围按键输入，按照设定功能对语音芯片进行放音控制，同时也控制显示部分。公交报站系统设计框图如图2.1。

51单片机的公交报站系统设计框图

图2.1总体设计框图

3 基于51单片机公交报站系统的硬件设计

3.1 概述

公交报站系统的设计主要四个模块组成，分别由主控模块、语音芯片模块、LCD液晶显示模块、键盘控制模块，其中核心是当然是主控模块，主要是指AT89C51芯片，它是系统的核心模块控制整个系统的运行核心，其各个口也分别控制其他模块，使其他模块与主控模块能够成为一个整体，实现报站的功能，当然主控模块里也需要有晶振复位电力；语音模块主要利用的是WT588D芯片；LCD液晶显示模块的主要作用是显示站点信息，也是作为辅助模块使用，按键控制模块则主要通过判断按键次数调用相应的站点程序，来实现语音播报和显示站点信息。来!自~751论-文|网www.751com.cn

3.2 AT89C51单片机简介

AT89C51拥有40个引脚和1个全双工异步串行口以及4个8位并行的I/O口，同时里面包含5个中断源和2个优先级以及2个16位定时的计数器。AT89C51的存储器系统是由4K程序存储器(ROM)和128B数据存储器(RAM)组成，它的特点是能够低电压供电以及体积很简单，四个端口也只是需要其中两个口就可以满足电路系统设计的需要，也很适合便携式的产品设计，使用系统可用USB供电[1]。
