4.2.3 S7-200 PLC的优点 …15

4.3 甲醇生产总工艺流程图 …15

4.4 脱硫脱碳工段控制系统设计 …16

4.5 PLC程序 16

5. 总结与展望 23

致谢 …24

参考文献 …25

1.绪论

甲醇是一种非常重要的有机化工材料，并且是一种燃料，也是碳化学的基本产品，在国民经济中有着非常重要的地位。近几年，随着甲醇下属产品的开发，特别是甲醇燃料的应用与推广，需求量大幅上升。而相对的，我们需要保证甲醇中杂质含量的降低，为此将设计甲醇生产工艺中脱硫脱碳工段的控制系统，设计的主要内容为进行工艺论证，物料衡算以及各涉及工艺条件对出口产品中杂质的影响。本设计本着符合国情、完善先进技术和经济高效、绿色环保的原则，尽力降低原料气中的硫含量及碳含量,为了能够更加好的去解决国家对于甲醇的需要，让人民群众得到更好的生活质量，那么在生产过程中，我们需要思考的是如何用更好的方法及手段去节约成本，更加有效率的去生产甲醇，就是我们常说的花小钱办大事。通过这次课题让我了解到可以通过甲醇生产流程中的源头，即原料气入手，通过对原料气的变换来节约成本，更好的制造更多的甲醇。

通过毕业设计可以巩固，深化和拓展所学的基础知识，培养分析解决问题的能力。也可以培养创新精神，树立以良好的工作学术思想和风格。通过完成设计，就可以基本了解使用煤制甲醇生产过程，了解国内甲醇行业的发展状况与甲醇行业的发展趋势。

甲醇的生产工艺大致如图1.1所示：

首先是采用GSP气化工艺将原料煤气化为合成气；然后通过变换和NHD脱硫脱碳工艺将合成气转化为满足甲醇合成条件的原料气；第三步就是甲醇的合成，将原料气加压到5.14Mpa左右，加温到225℃后输入到列管式等温反应器，在XNC-98型催化剂的作用下合成甲醇，生成的粗甲醇送入精馏塔精馏，得到精甲醇。然后利用三塔精馏工艺将粗甲醇精制得到精甲醇。

甲醇大致生产工艺流程

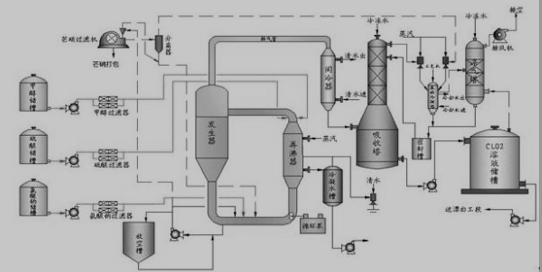

图1.1 甲醇大致生产工艺流程

2.甲醇生产工艺

2.1 甲醇介绍

2.1.1 甲醇性质

甲醇俗称木精、木醇，英文名为methanol，分子式为CH3OH,是一种无色、透明度高、易燃、有毒性、容易挥发的液体，稍带酒精；分子量为32.04，相对密度为0.7914(d420)，蒸气相对密度为1.11(空气=1)，熔点-97.8℃，沸点64.7℃，闪点（开杯）16℃，自燃点473℃，折射率(20℃)1.3287，表面张力（25℃）45.05mN/m，蒸气压（20℃）12。265kPa，粘度（20℃）0.5945mPa·s。与水、乙醇、乙醚、苯、酮类和大多数其他有机溶剂可以混溶。蒸气与空气会形成爆炸性混合物，爆炸极限为6.0％至36.5﹪（体积比）。化学性质比较活泼，能发生酯化、氧化、羰基化等化学反应。

2.1.2 甲醇用途

甲醇是非常重要有机化工所使用原料以及一种优秀的燃料，广泛应用于化工，塑料制品，医疗用品，林业产品加工等领域。甲醇大部分用于生产甲醛，消耗量要占到甲醇生产总量的一半，甲醛则是生产各种合成树脂必不可少的原料。用甲醇制作的甲基化试剂可用于生产对苯二甲酸二甲酯、甲胺、甲基苯胺、甲烷氯化物、丙烯酸甲酯等；甲醇羰基化可生产醋酐、醋酸、甲酸甲酯等重要有机合成物的中间体，它们是制造各种农药、炸药、香料、染料、药品、喷漆的原料，目前用甲醇合成生产乙二醇、乙醛、乙醇也日益受到重视。甲醇也是一种重要的有机溶剂，其溶解性能较乙醇来说更优秀，可用于调制油漆。作为一种较好的萃取剂，甲醇在分析化学中常用来分离一些物质。甲醇还是一种非常有前景的清洁能源，甲醇燃料以其燃烧充分，利用率高、安全、廉价、环保的众多优点，成为替代汽油的车用燃料的发展方向之一；另外燃料级甲醇还用于供热和发电，也可达到环保要求。甲醇还可经生物发酵生成甲醇蛋白，富含蛋白质与维生素，拥有营养价值高而成本低的优点，用作饲料添加剂，也有着广阔的应用前景。
